RÉSONATEUR HF
R&D pour le développement du système ICRH d'ITER, visant à tester des prototypes de fenêtres radiofréquences dans leurs conditions opérationnelles au sein du réacteur du Tokamak WEST.
Les pièces inox comportent un dépôt de cuivre sur les surfaces en contact avec le champ électromagnétique, dépôt qui vise à améliorer la conductivité électrique du matériel.
Challenge de la mission
La combinaison de multiples facteurs et leur complexité ont engendré un investissement important en industrialisation et méthodes pour réussir la fabrication des composants :
- équipement sous pression
- étanchéité en ultra-vide
- dépôt de cuivre, traitements de surface
- usinage de pièces complexes
- précision dimensionnelle
Spécificité
Une réalisation hautement pluridisciplinaire qui a mis en jeu tous les savoir-faire au sein du groupe Spirit Industries.Caractéristiques techniques
| Température mini | 100°C |
| Température maxi | 250°C |
| Pression mini | ultra-vide |
| Pression maxi | 82 bar |
| Tension | 50 kV |
| Courant | 2,5 kA |
Caractéristiques opérationnelles

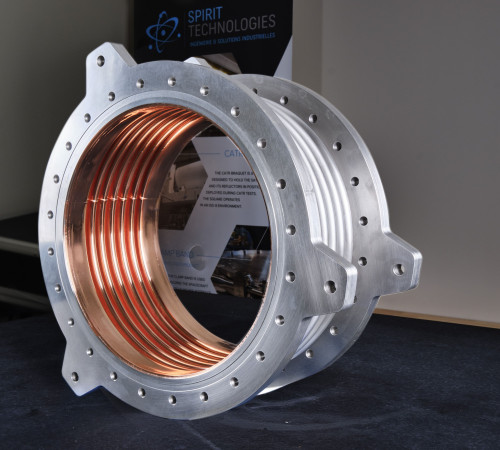

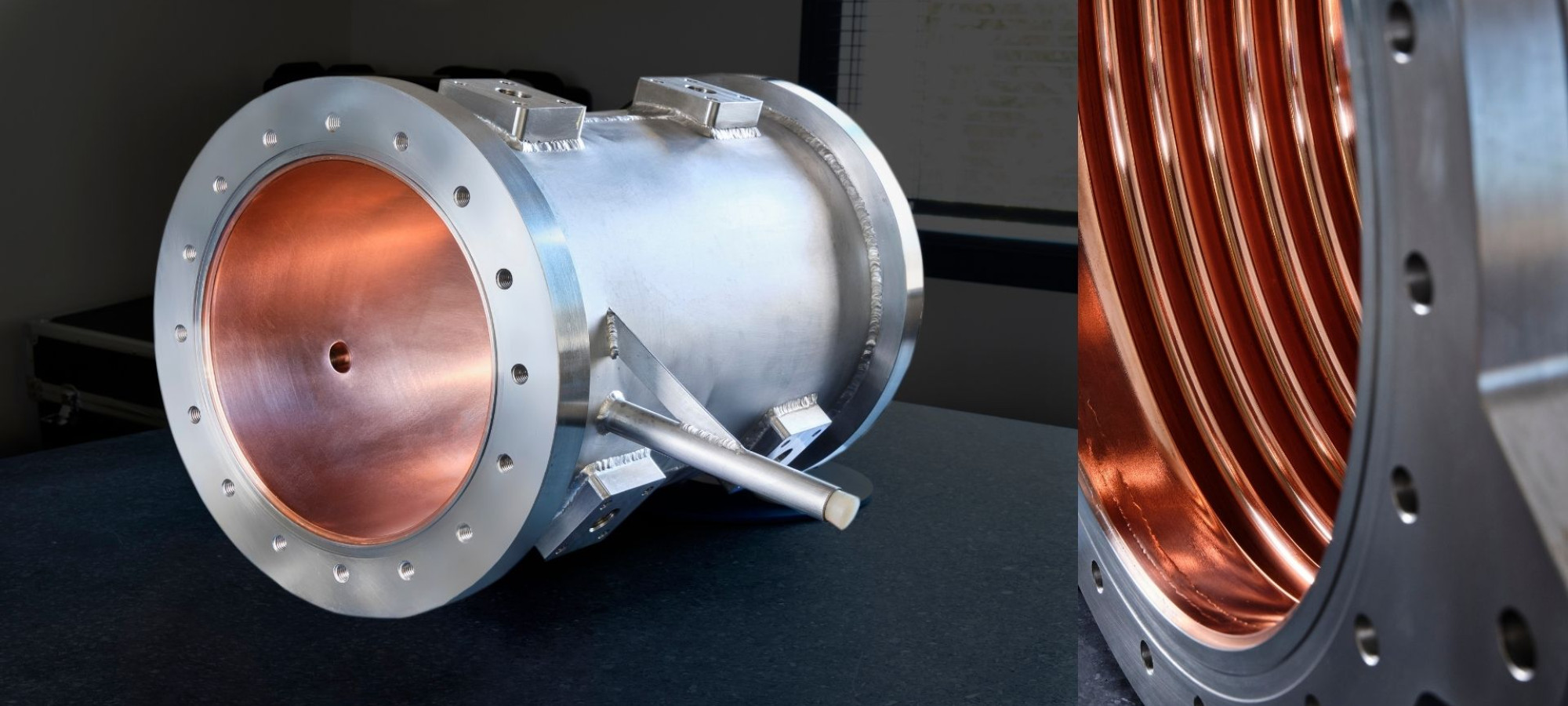

Ce banc de test est un résonateur coaxial radiofréquence (~50MHz) constitué de pièces tubulaires en aluminium, cuivre et inox. Le résonateur a 5 configurations différentes afin de tester plusieurs types de fenêtres prototypes.
Délais de livraison
Les différentes étapes ont été effectuées en 18 mois :
- Maîtrise d'oeuvre
- Management de projet
- Industrialisation et méthodes
- Dossier de fabrication
- Documentation
- Fabrication
Certifications
Cet équipement est fabriqué suivant la norme EN 13445 et la directive n°2014-68-UE (enveloppes sous pression).
A nécessité l'application de la norme ISO 3834-3 (soudures), et la certification COFREND 2 du personnel (contrôles et tests).
