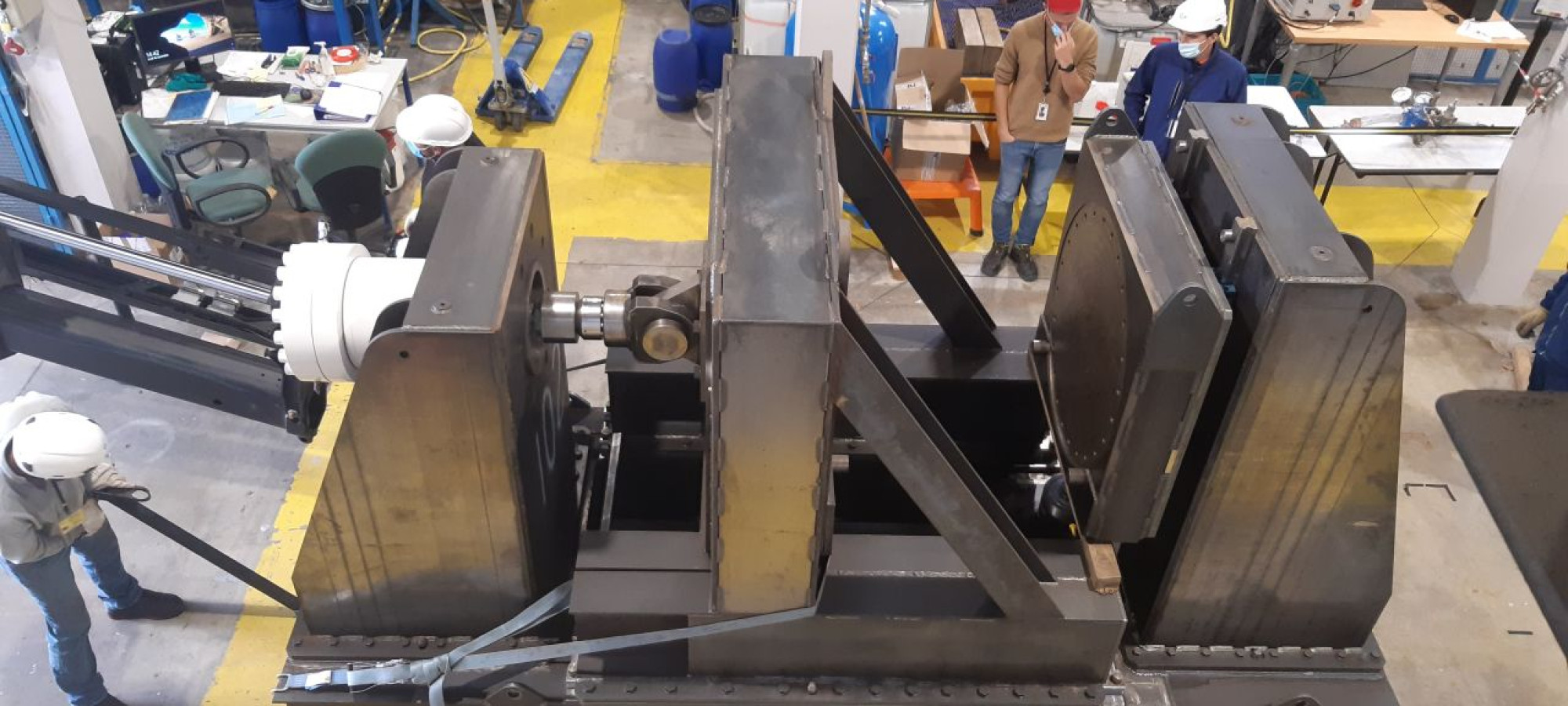

BANC DE TEST CAO

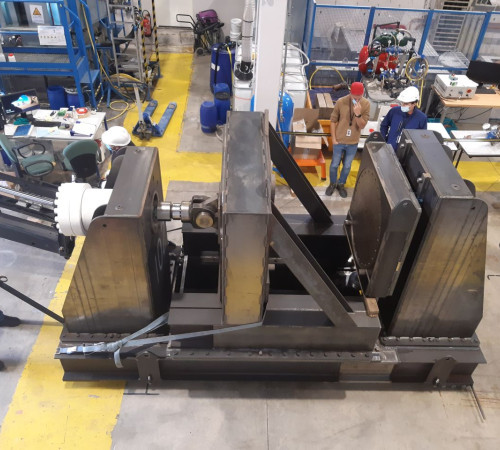

Ce banc de test est un châssis mécano-soudé destiné à réaliser une campagne d’essais mécaniques sur des Compensateurs à Onde (CAO) dans le cadre d’un programme de maintenance.
BANC DE TEST CAO
Challenge de la mission
Réalisation du projet en un temps record.
Spécificité
Caractéristiques techniques
| Dimensions | 4010 x 1700 x 2400 mm |
| Masse | 8550 kg |
| Effort de compression | 250 kN |
| Effort de cisaillement | 1500 kN |
Caractéristiques opérationnelles
Les déplacements maximums demandés sur le CAO sont de l’ordre de 60 mm en cisaillement et 30 mm en compression.
Deux vérins sont montés sur le châssis et viennent solliciter le CAO en compression et en cisaillement simultanément.
Délais de livraison
Ce projet a été livré en 4 mois, via les étapes suivantes :
- Management de projet

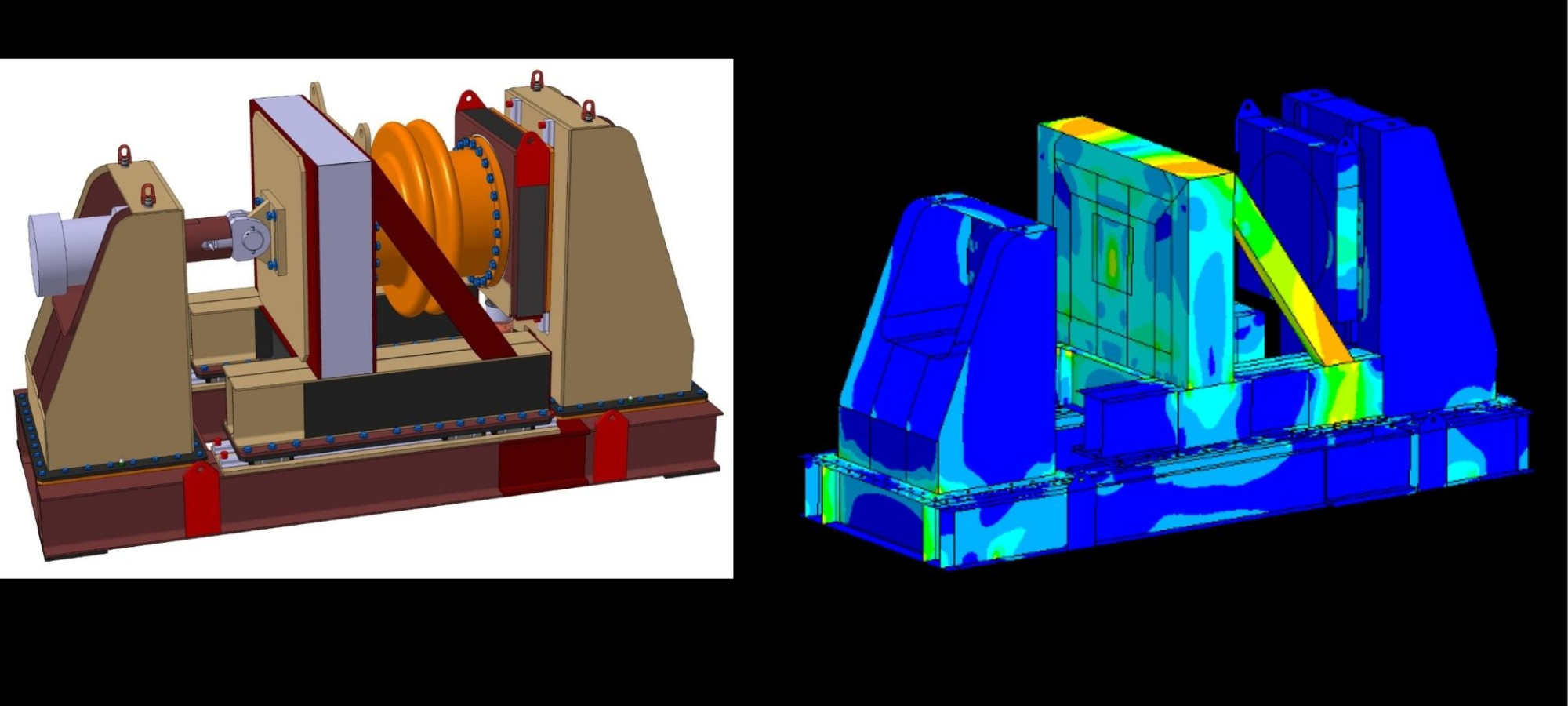

- Étude et analyses mécaniques
- Fabrication
- Essais de qualification
Certifications
Cet équipement est conforme aux normes européennes 2006/42/CE.
