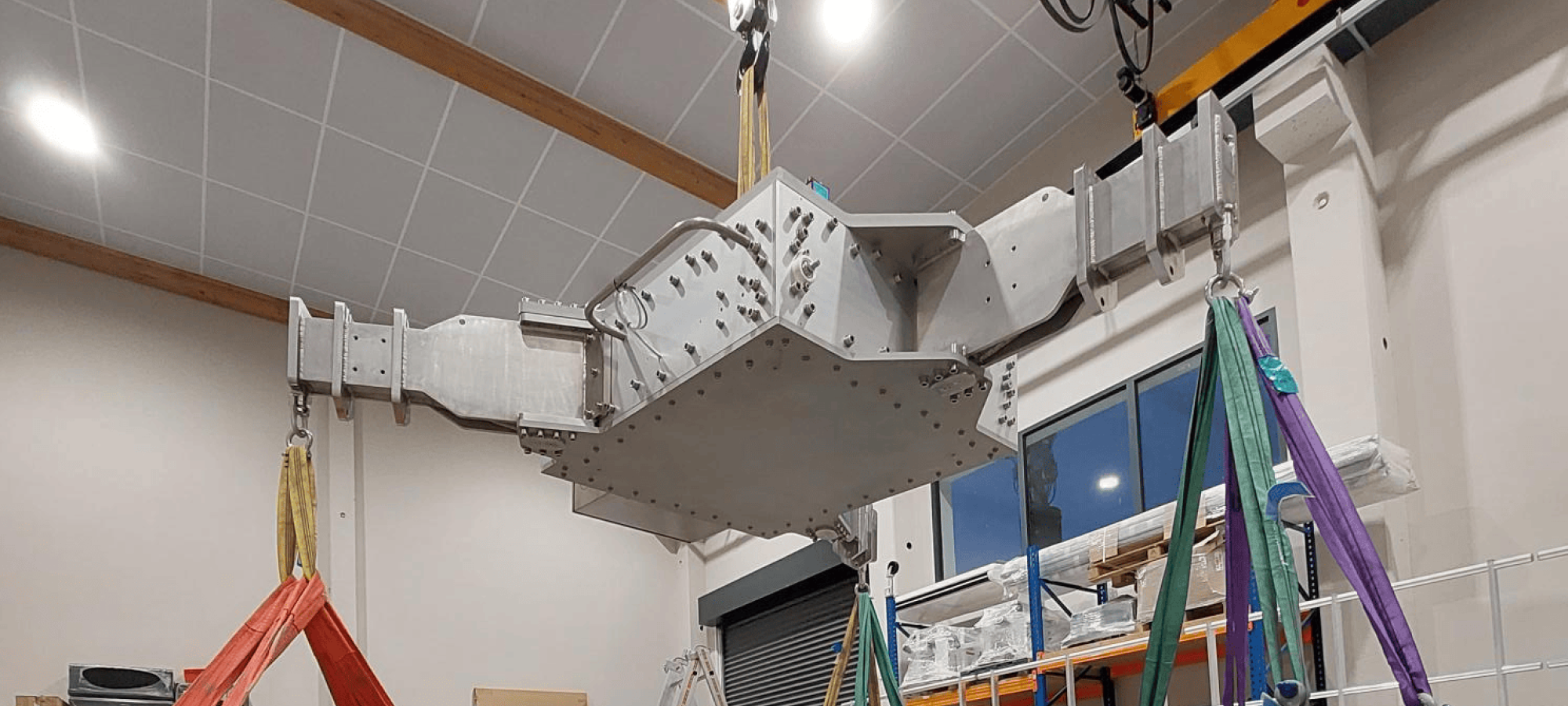

PALONNIER VERTICAL
Le palonnier de manutention vertical permet de peser et de déplacer un équipement optique dans différentes configurations lors de phases d'assemblage, d'intégration et d'essais optiques dans les locaux d'OHB.
Au palonnier s'ajoute un lot de passerelles pour intervenir autour du spécimen en toute sécurité.
Challenge de la mission
3 principaux défis ont relevés par Spirit Technologies :
- Délai de réalisation très court de la conception à la réalisation et essais en charge avant la livraison
- Différentes configurations de levage
- Compatibilité ISO 5
Spécificité

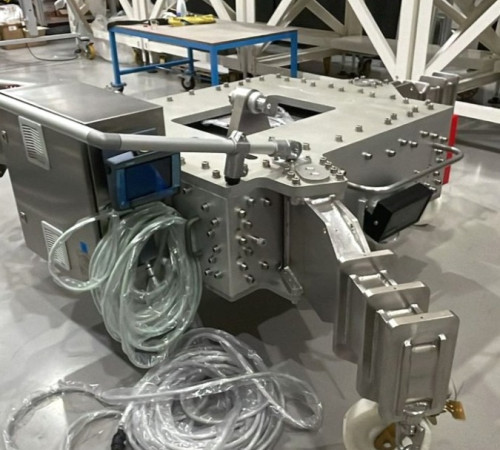

Ce palonnier de manutention est nivelé électriquement, depuis une télécommande au sol.Caractéristiques techniques
| Dimensions | Ø3000 mm |
| Masse | 1150 kg |
| CMU | 2500 kg |
| Déplacement de la chape centrale | X et Y +/-160 mm |
| Environnement | ISO 5 |
| Température | 22 ± 3°C |
Caractéristiques opérationnelles
Le palonnier de manutention vertical est un équipement de levage, dont la résistance mécanique, les critères de déformation et la stabilité sont des caractéristiques critiques.
L'équipement satisfait évidemment aux conditions générales suivantes :
- Robustesse et compacité globales
- Stabilité en situation dynamique et statique
- Sécurité des personnes et des biens pendant l'utilisation
Délais de livraison
Le délai a été raccourci à 6 mois, en passant par les étapes suivantes :
- Étude et analyse mécanique
- Fabrication
- Montage, essais et qualification dans notre atelier de Lançon-de-Provence avant expédition au client
Certifications

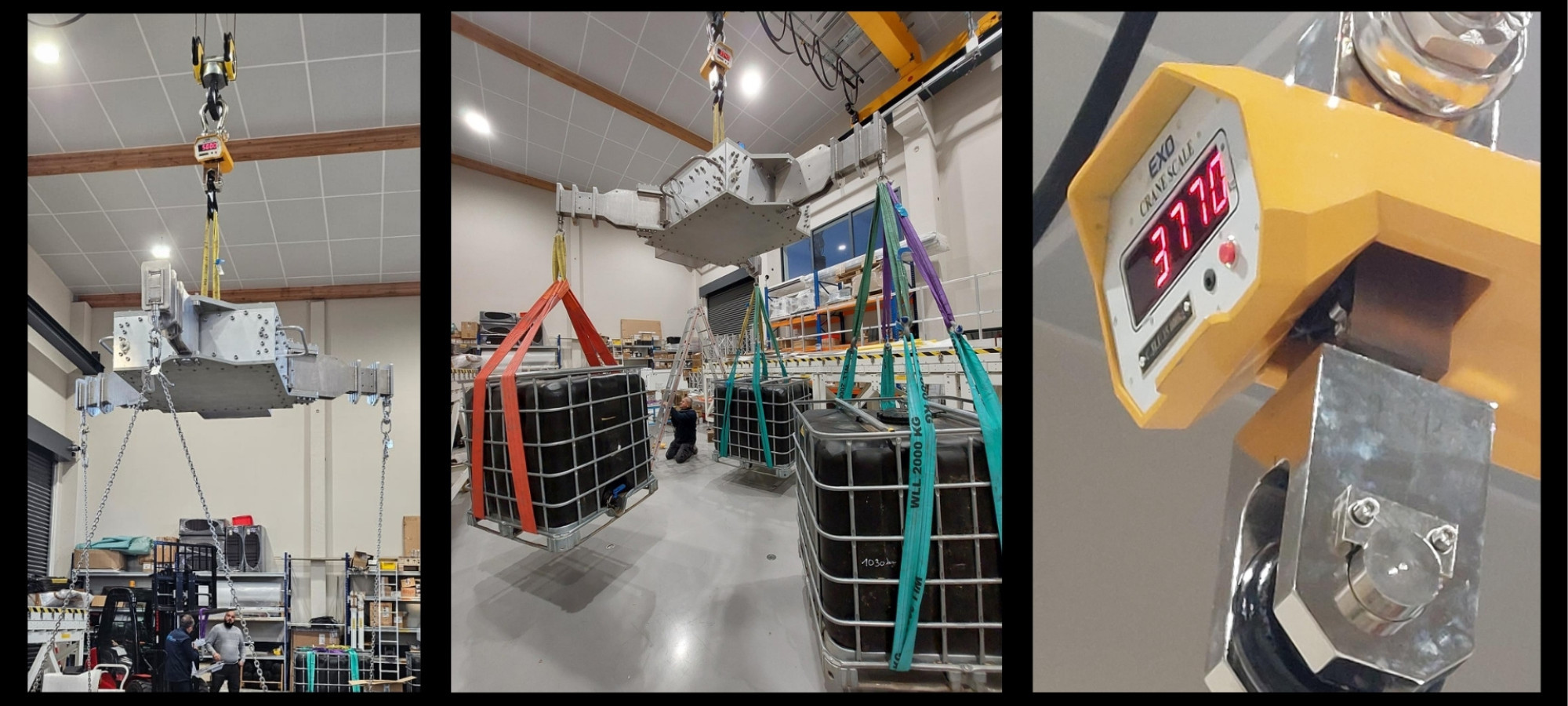

Cet équipement est conforme à la norme européenne 2006/42/CE et est testé à 2 charges maximales par un organisme agréé dans notre atelier de Lançon-de-Provence.
