SANGLE SOL SATELLITE©

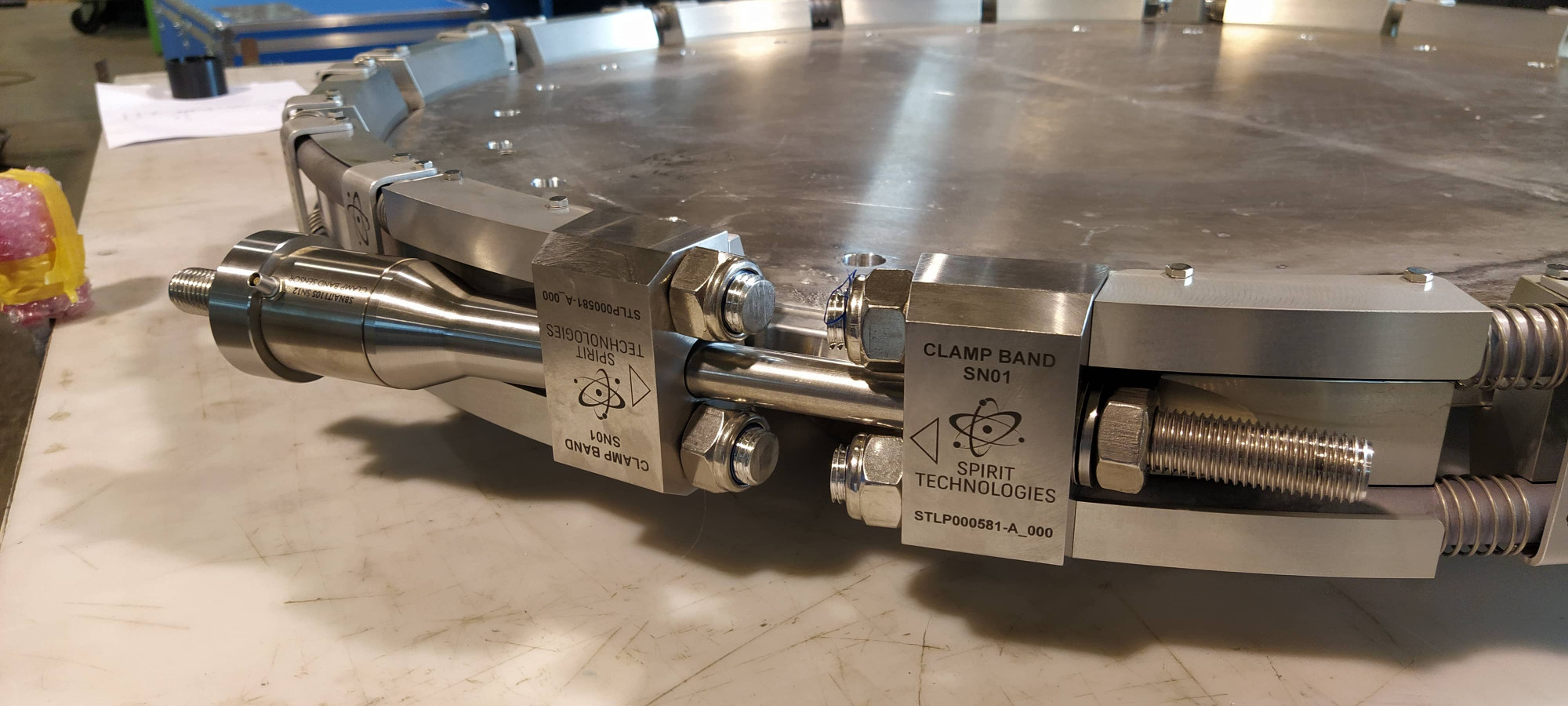

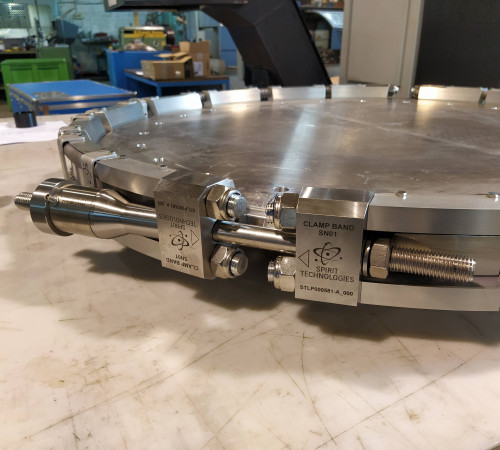

La sangle sol satellite ou CLAMP BAND© est utilisée pour maintenir l'engin spatial à son interface avec le lanceur pendant les essais de manutention, de vibration et thermiques. Différentes dimensions ont été développées pour les diamètres Ø 940, Ø 1200, Ø 1600 mm.
SANGLE SOL SATELLITE©
Challenge de la mission
Le principal défi a été d'obtenir une tension uniformément répartie.
Spécificité
Ce produit est une conception brevetée par Spirit Technologies.Caractéristiques techniques
| Ø 945 | Ø 1200 | Ø 1600 | |
| Dimension | Ø1050 H85 | Ø1300 H90 | Ø1750 H90 |
| Masse | 35 kg | 38 kg | 40 kg |
| Environment | ISO 8 | ||
| Opération | Ambiant, thermal, sous-vide | ||
| Serrage | 45.000 N | 60.000 N | 60.000 N |
Caractéristiques opérationnelles
La sangle sol satellite est équipée d'un capteur de force circulaire qui contrôle la tension appliquée.
Il faut 10 minutes pour atteindre la tension maximale avec les tendeurs hydrauliques.

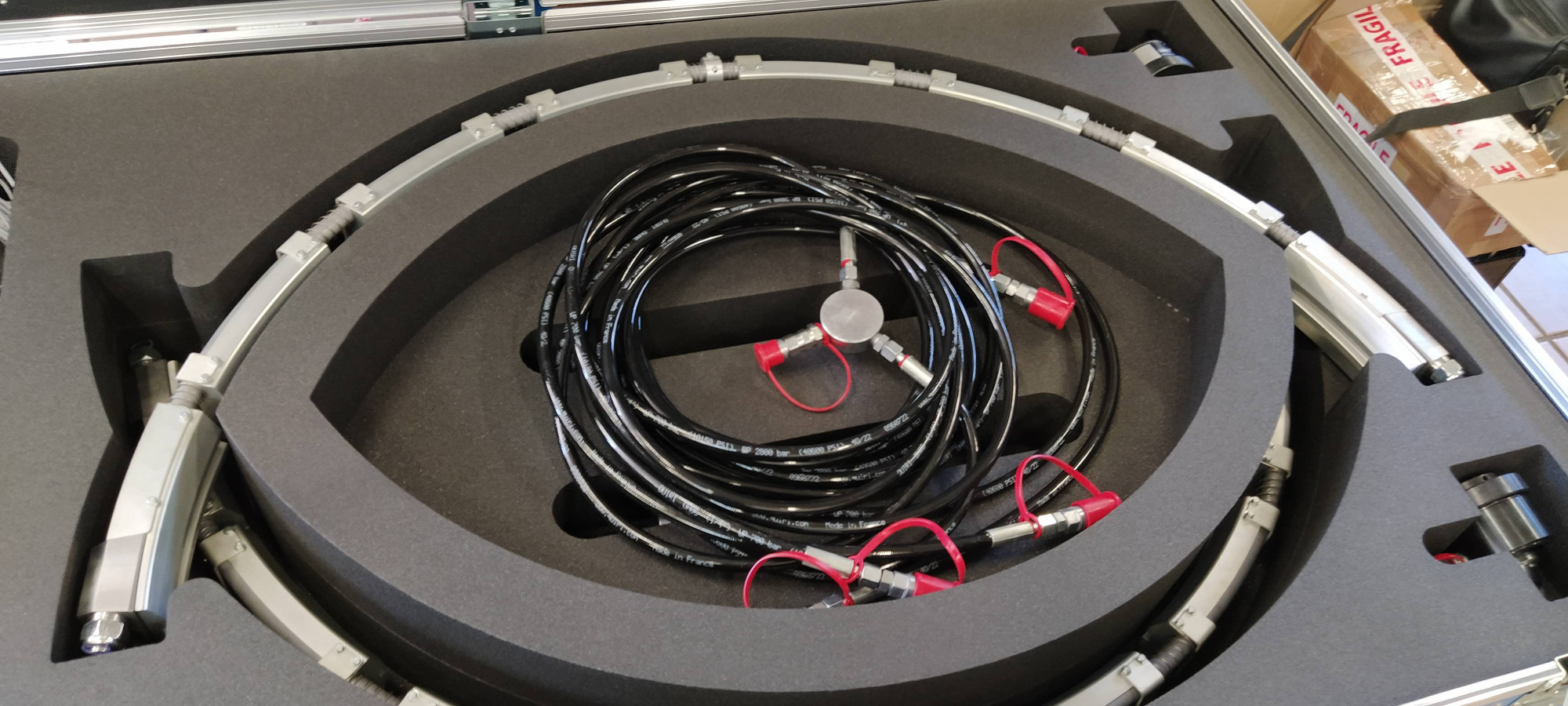

- Tendeurs hydrauliques
- Pompe hydraulique manuelle
- Capteurs de force
- Lecteur de force
Délais de livraison
Durée totale du cycle pour ce projet : 6 mois, via les étapes suivantes :
- Étude et analyse mécanique
- Fabrication d'outils de contrôle
- Fabrication
- Essais de qualification
Certifications
Cet équipement est conforme à la norme européenne 2006/42/CE et a été testé à deux charges maximales par un organisme agréé.
