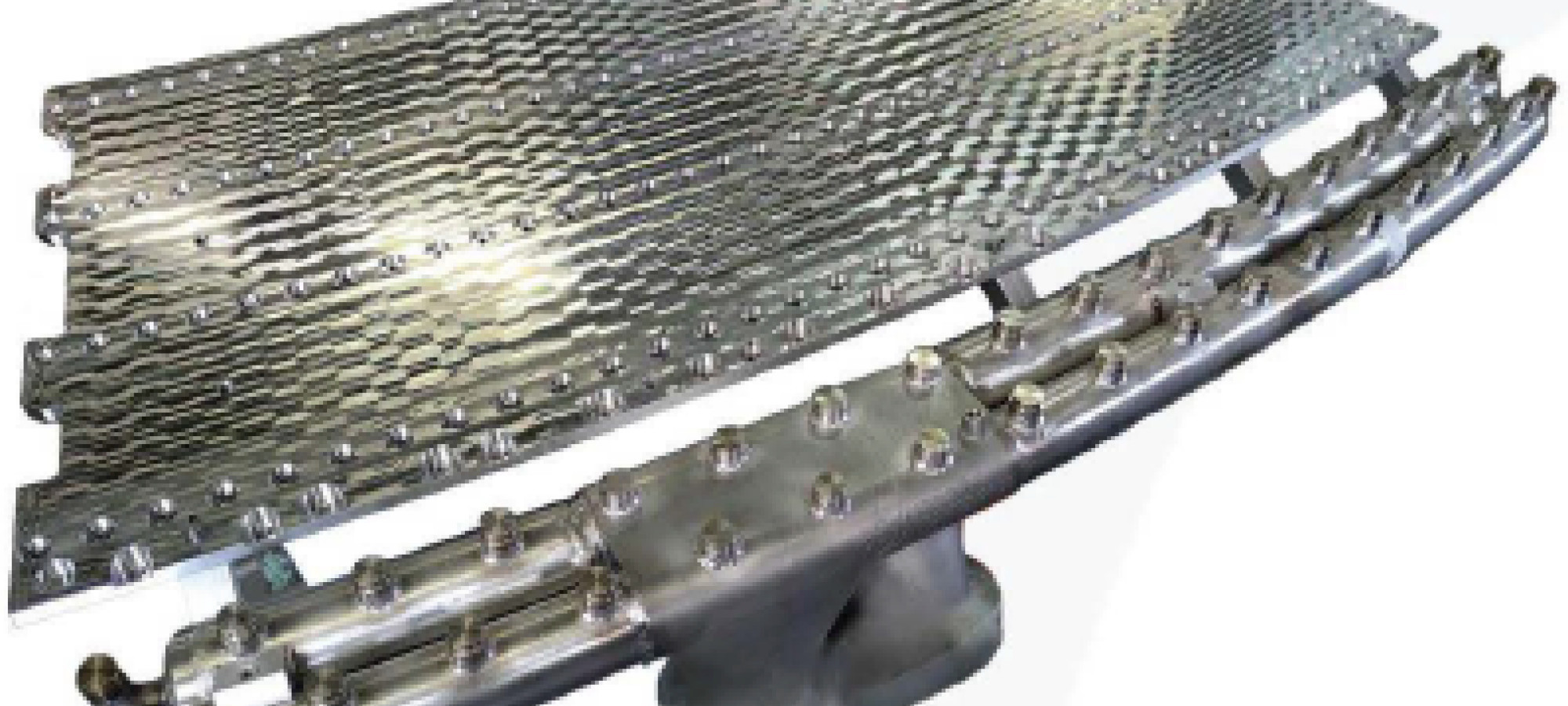

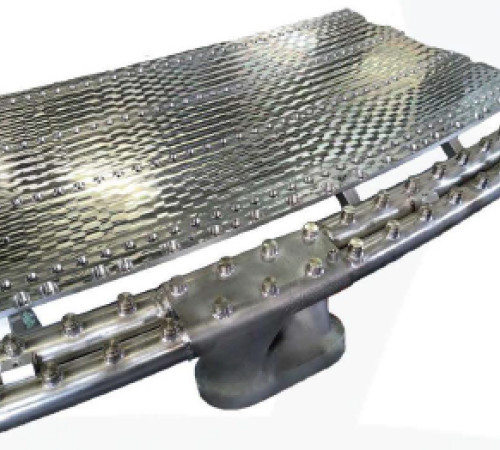

COLLECTEUR DE REFROIDISSEMENT HAUTE PRESSION
Les collecteurs d'alimentation en eau viennent sur les composants face au plasma du Divertor bas du projet WEST (Tungstène (W) Environment Steady-state Tokamak).
La boucle d'eau pressurisée permet d'extraire la puissance thermique reçue et de transmettre cette puissance thermique à un circuit secondaire via un échangeur de chaleur.
Challenge de la mission
Première pièce réalisée en fabrication additive du réacteur, elle a nécessité un effort important de qualification technique.
La pression importante combinée aux températures d'utilisation ont nécessité des analyses de fluides et mécaniques pointues, réalisées sur ANSYS Workbench et Fluent.
- Analyse de fluides : répartition des pressions, pertes de charges, vitesse d'écoulement
- Analyse mécanique : statique, pression, thermo-élastique
Spécificité

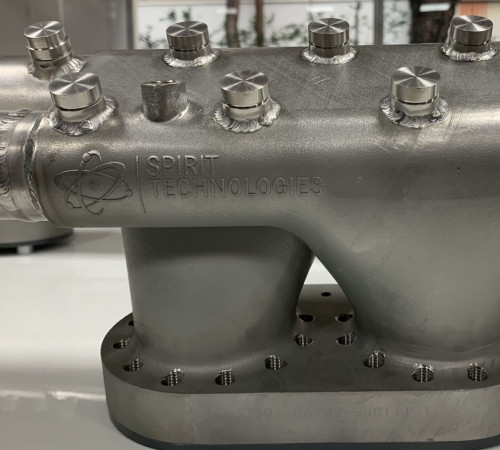

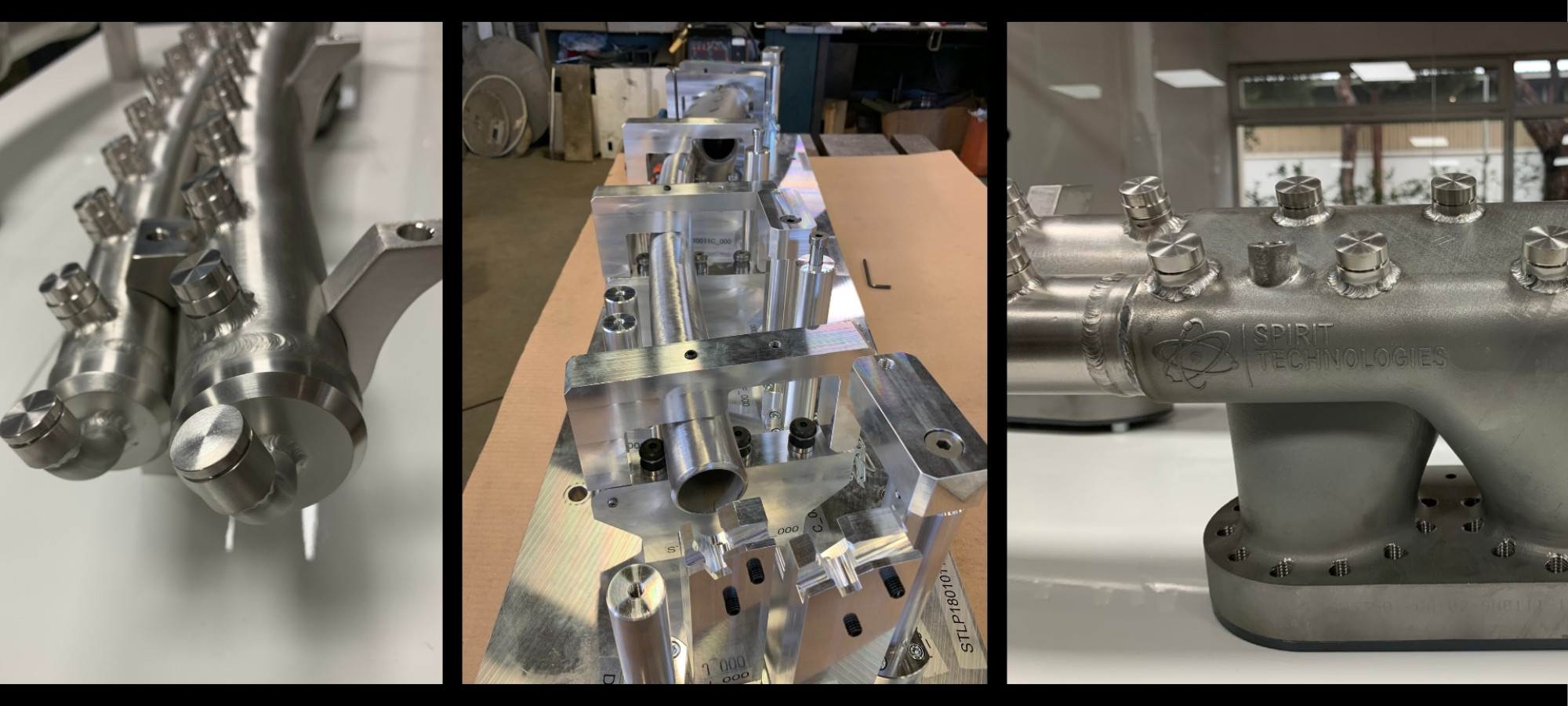

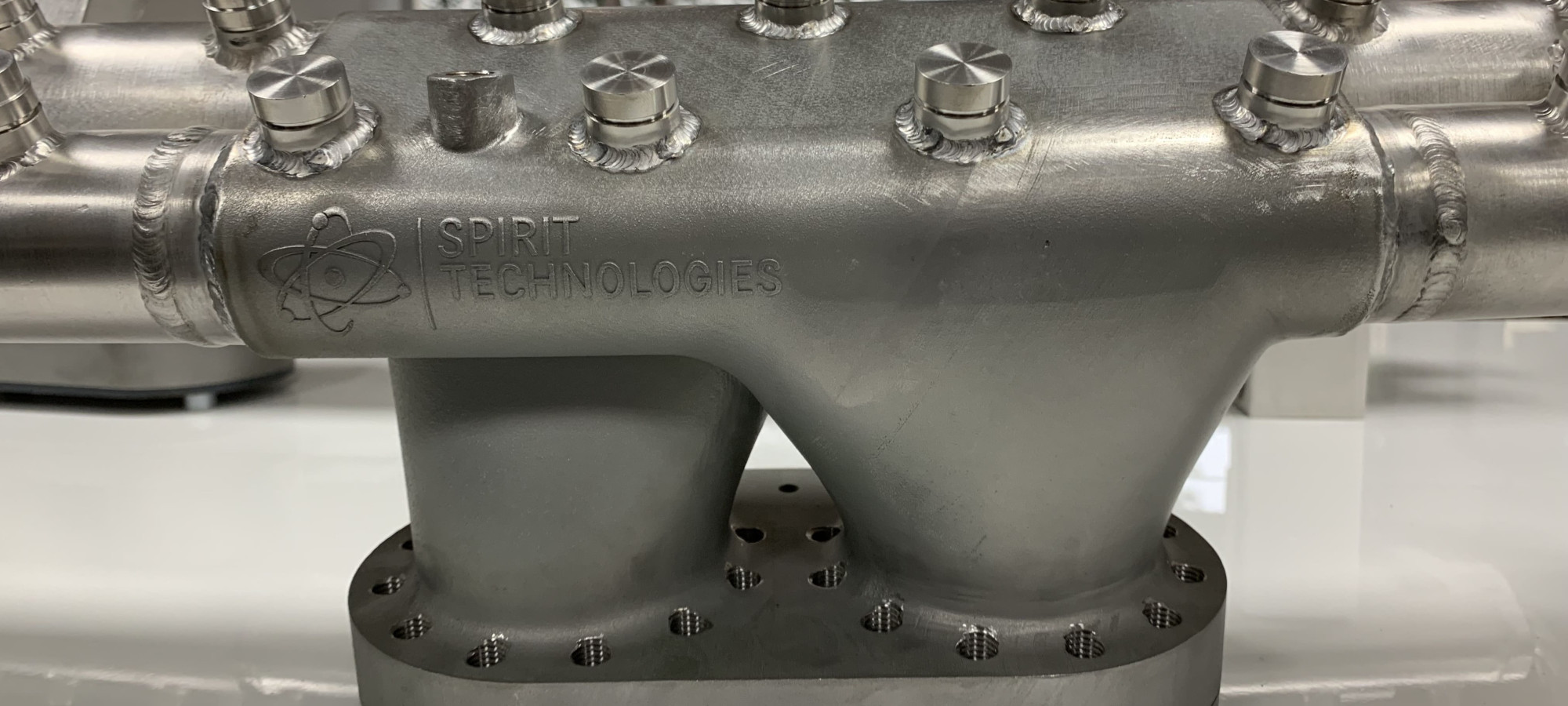

Fabrication additive en Inconel, avec qualification de soudures hétérogènes (ESP).Caractéristiques techniques
| Température entrée | 70°C |
| Température sortie maxi | 120°C |
| Vitesse maximum d'écoulement de l'eau dans les éléments | 5 m/s |
| Débit d'eau | 95 m3/h |
| b.P max | 5 bar |
| Pression interne (eau AVT) | 33 bar |
| Pression externe (enceinte sous ultra vide) | 10-5 Pa (10-7 mBar) |
Caractéristiques opérationnelles
Système de refroidissement des composants à haut flux dans une enceinte sous vide.
Délais de livraison
Les différentes étapes ont été effectuées en 12 mois :
- Maîtrise d'oeuvre
- Management de projet
- Conception
- Analyses mécaniques
- Dossier de définition
- Documentation
- Fabrication
Certifications
- Cet équipement est conforme aux Eurocodes et au CODETI.
- Les soudures respectent les normes NF EN ISO 15609-1 et NF EN ISO 15614-1
