ANALYSE, PREDICTIONS ET SUIVI D'ESSAIS
Développement d'un MGSE, un totem, pour vibrer un Générateur Solaire de manière à simuler le comportement sur satellite.
Challenge de la mission
L'objectif de ce projet a été de qualifier le Générateur Solaire avec une accélération de 7g en X, 7g en Y et 12g en Z, avec les étapes d'analyse suivantes :
- Conception
- Analyse quasi-statique pour valider la tenue mécanique

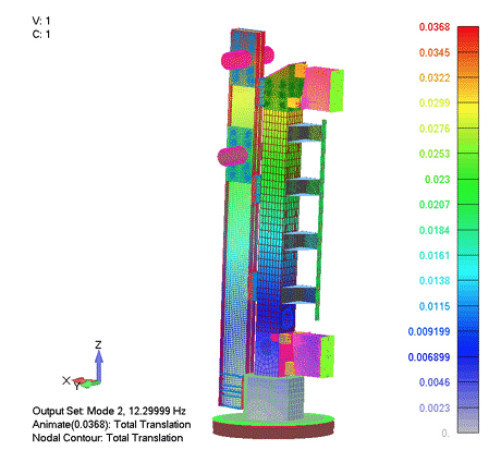

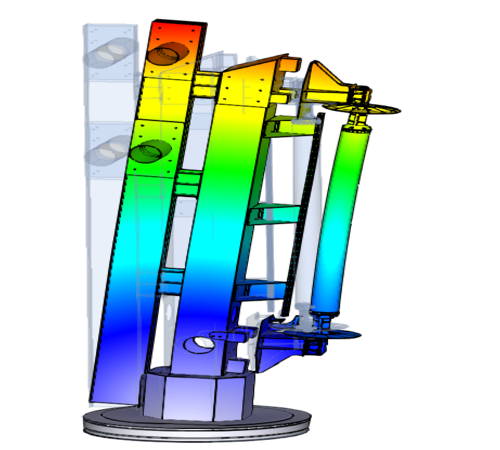

- Analyse modale
- Analyses sinus et prédiction d’essais : détermination des niveaux d’entrée sinus pour atteindre une accélération de 7g en X, 7g en Y et 12g en Z sur le GS
- Suivi d’essais sinus
- Corrélation essais/prédictions
Spécificité
Détermination des niveaux d’entrée sinus pour atteindre une accélération de 7g en X, 7g en Y et 12g en Z sur le Générateur Solaire.Caractéristiques techniques

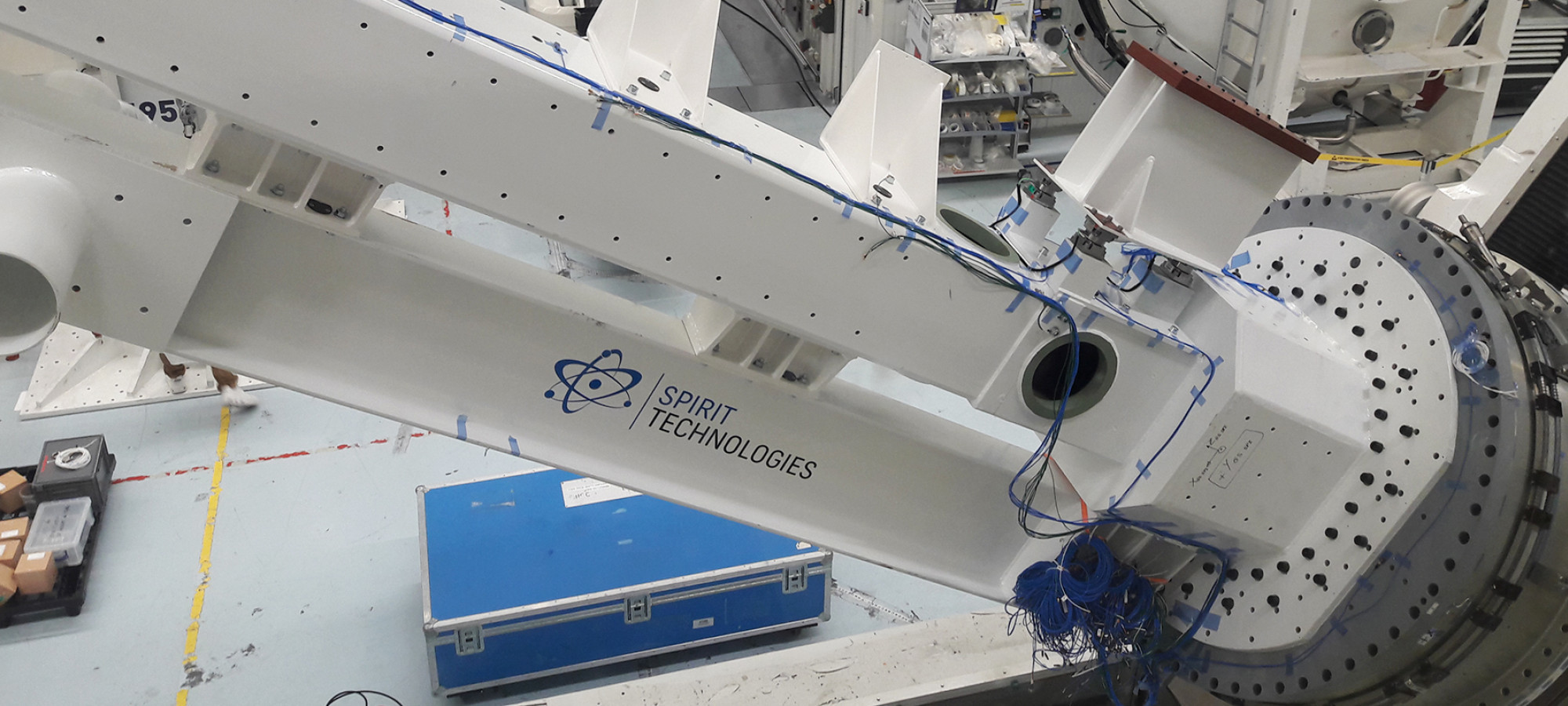

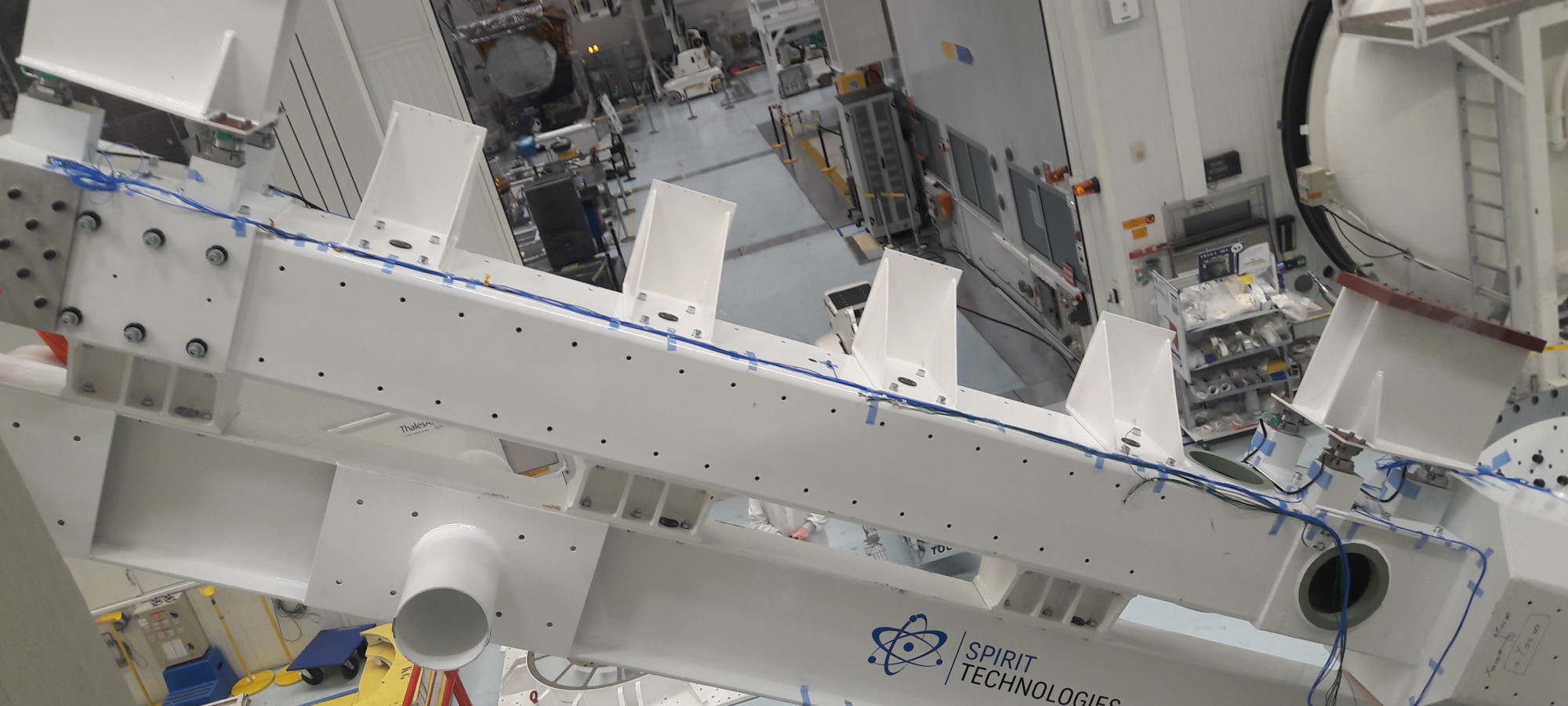

Le Totem est testé successivement selon 3 axes orthogonaux.
Pour les vibrations longitudinales, il est fixé sur le vibrateur en position verticale.
Pour les vibrations latérales, il est fixé sur une table coulissante, le vibrateur étant en position horizontale.
| Température : | 22°± 5°C |
| Humidité relative : | < 55 % |
| Pression atmosphérique : | 80.000 à 100.000 Pa |
| Salle blanche : | classe 100.000 |
Caractéristiques opérationnelles
Suivi d’essais sinus :
Rédaction des spécifications d’essais : description de l’équipement dans la configuration de test, instrumentation aux endroits stratégiques, séquence de test et niveaux demandés
Suivi des essais : analyses des résultats obtenus, comparaison avec les prédictions d’essais, vérification visuelle de l’équipement
Rédaction du rapport d’essais
Délais de livraison
12 mois
Certifications
Cet équipement est conforme à la directive européenne 2006/42/CE.
