CHARIOT HV

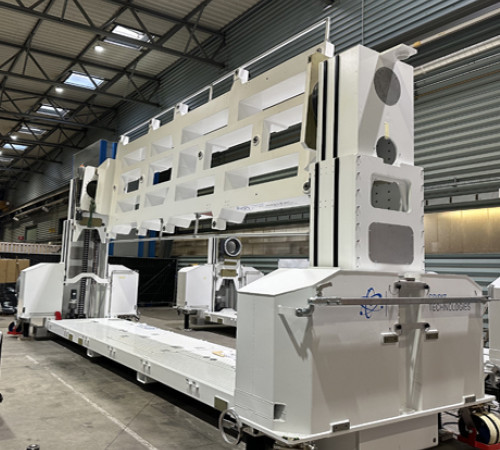

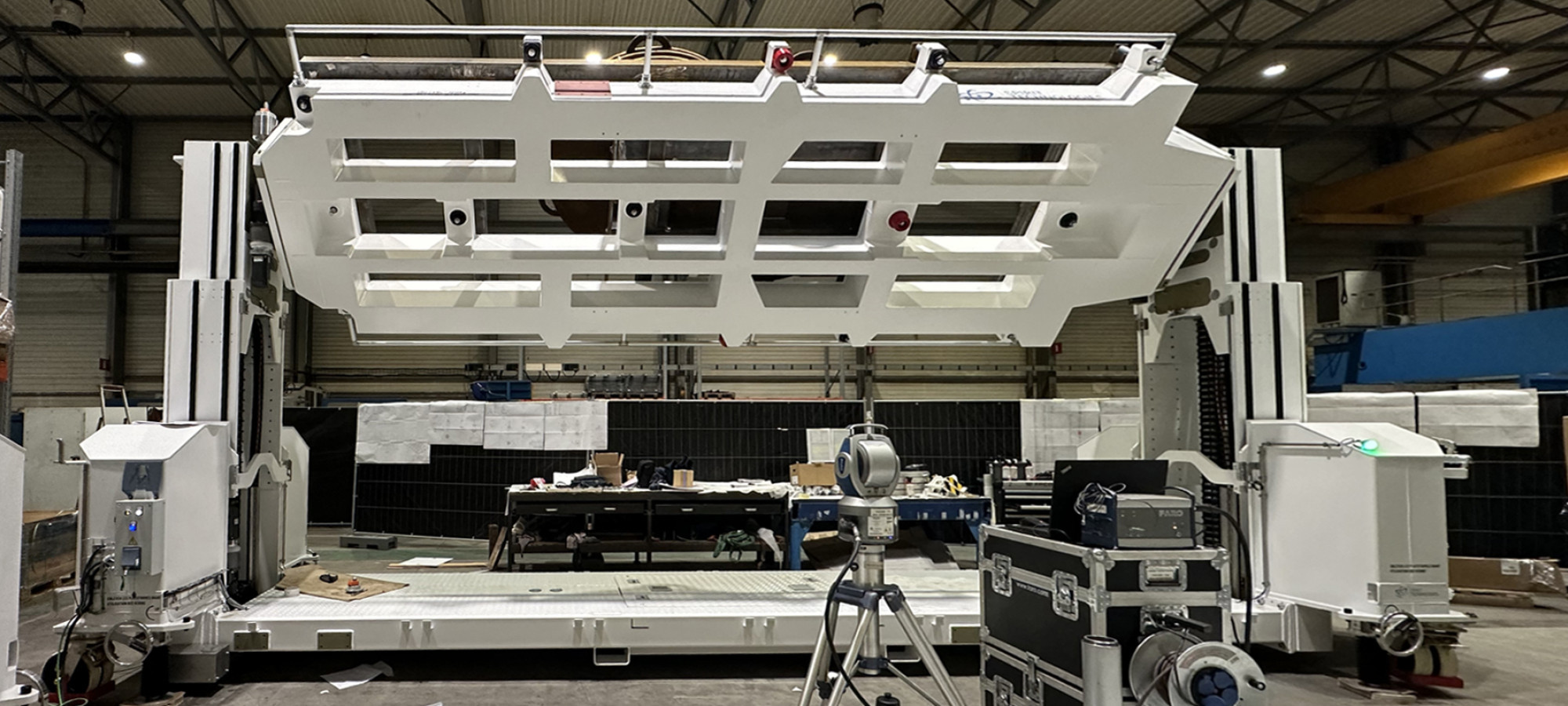

Le chariot HV permet de manipuler et de faire pivoter un panneau pendant les phases d'intégration de la plate-forme du vaisseau spatial, en conditions de salle blanche.
CHARIOT HV
Challenge de la mission
La compacité requise par l'environnement client a été un défi passionnant.
Spécificité
La fonction de levage est obtenue par un système télescopique.Caractéristiques techniques
| Dimensions | 8100mm | 2664mm | 1610mm |
| Masse | 7800 kg | ||
| Charge maxi | 3,8 t | ||
| Environment | ISO 8 | ||
| Température | 22° +/-3°C | ||
| Alimentation | 380V 5P / 32A réseau électrique européen | ||
Caractéristiques opérationnelles
LE MGSE SE COMPOSE DE :
- Une nacelle rotative
- Un châssis d'intégration
- Un chariot capable de faire rouler, monter, descendre et tourner la nacelle équipée de roues pour rouler en salle blanche
- Des vérins pour immobiliser le chariot pendant les opérations
MOUVEMENTS :
- Levage 1950 mm

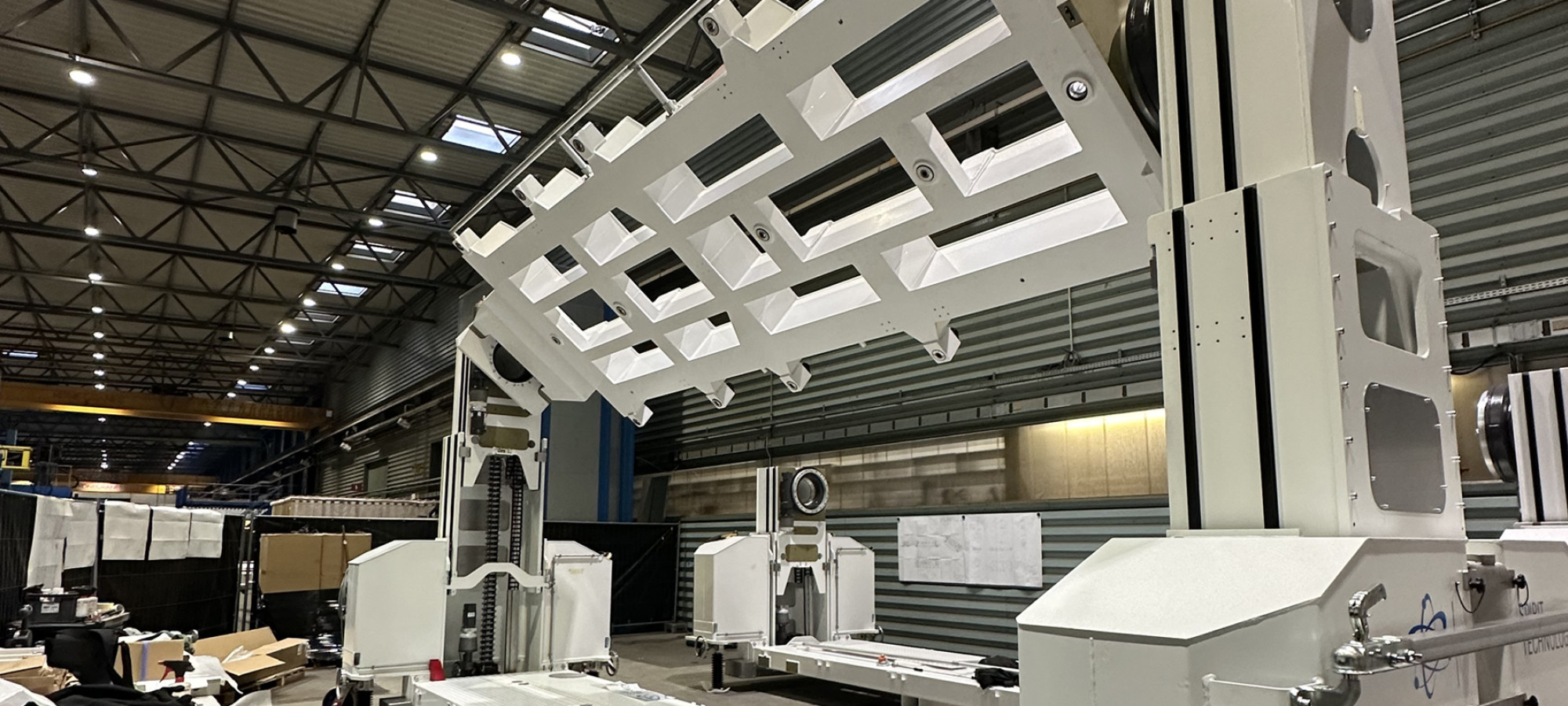

- Rotation +/- 180°
INTERFACE HOMME-MACHINE
- Panneau de contrôle (Positions, Angles, Commandes)
- Redondances de sécurité
ÉQUIPEMENT
- 4 roues doubles avec 4 vérins à vis réglables en hauteur
- Bâche, accessoires de manutention
Délais de livraison
La livraison totale a été effectuée en moins d'un an, en plusieurs étapes :
- Gestion de projet, conception et analyse mécanique
- Fabrication des outils de contrôle
- Production
- Essais de qualification
Certifications
Cet équipement est conforme à la directive européenne 2006/42/CE et est testé à 1,5 charge maximale.
