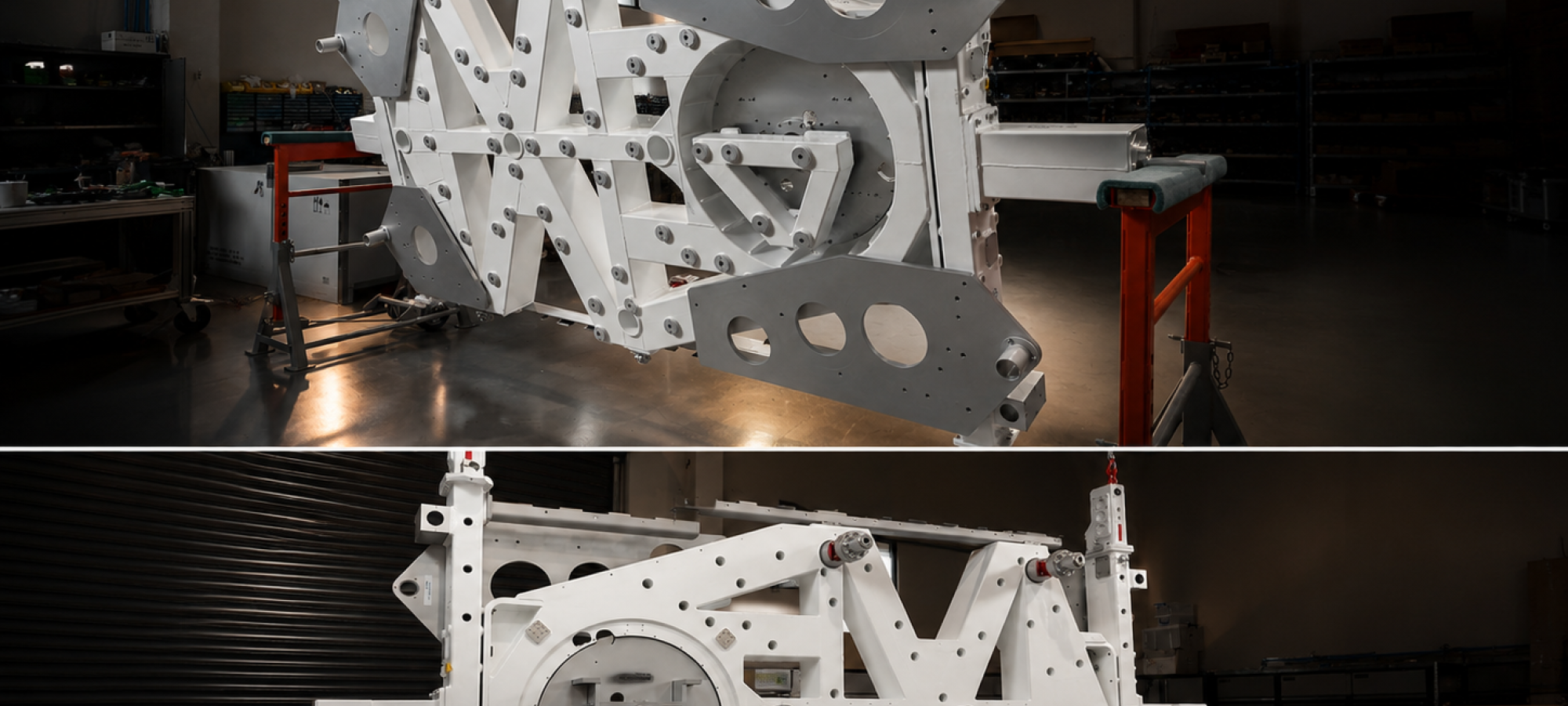

OUTILLAGE MGSE HAUTE PRÉCISION POUR RADIATEUR SPATIAL DMPR
Ingénierie, conception et fabrication d'un outillage de support sol (MGSE) multi-configurations dédié au radiateur déployable DMPR (290 kg) du module habité I-HAB (programme ARTEMIS / Gateway).
Challenge de la mission
Garantir l'intégrité structurelle et la maniabilité d'un sous-ensemble spatial critique de 1,5 tonne (dont 290 kg de panneaux de radiateur vol) lors des opérations d'assemblage, de transport et d'essais environnementaux sévères (vibrations, acoustique, rayon X), à travers un outillage sol combinant extrême rigidité et modularité.
Spécificité
Outillages MGSE complexes - Calculs de structure & Analyse modale - Métrologie Laser Tracker & Intégration ISO 8Caractéristiques techniques
Structure hybride mécano-soudée (acier/aluminium anodisé) validée par analyse modale

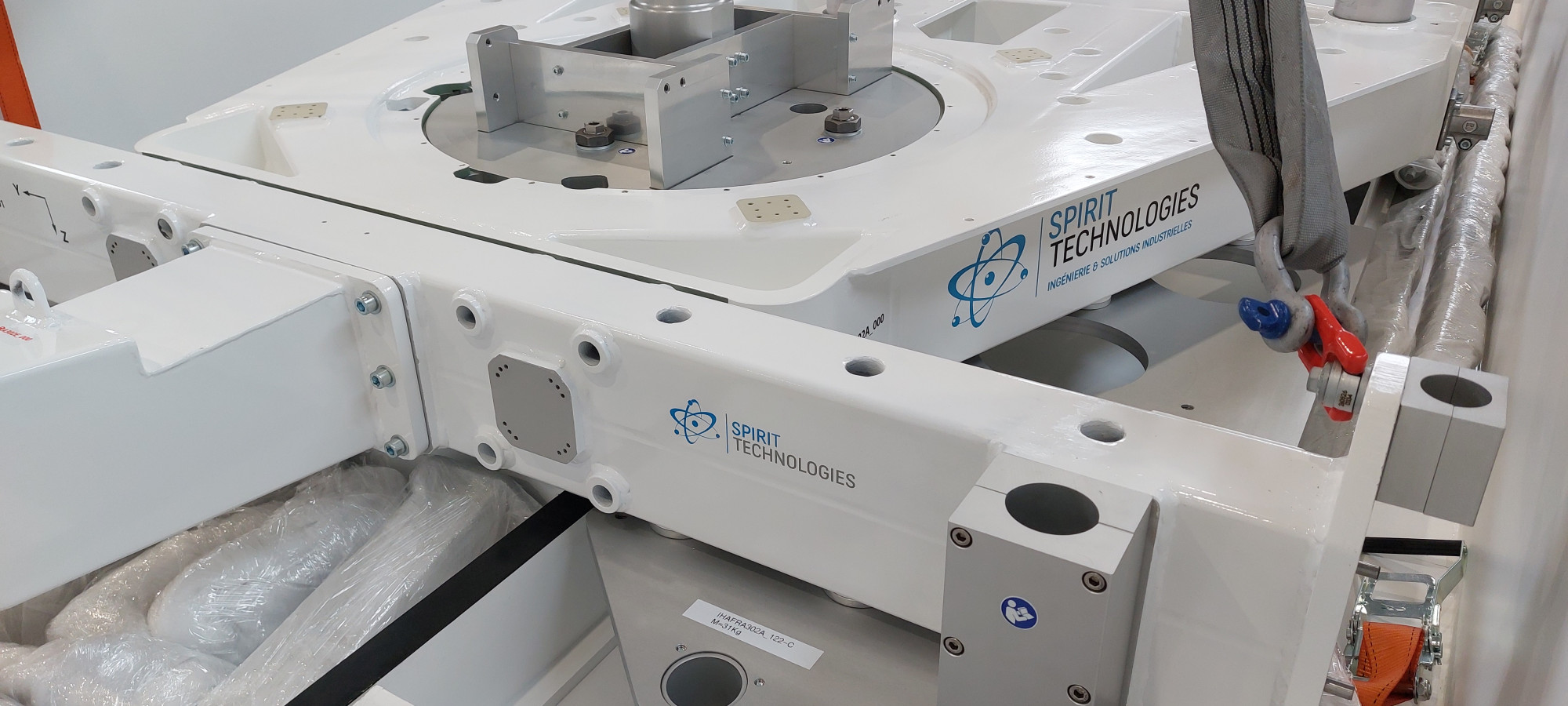

Chariot rotatif à 360° faisant office de mur d'intégration, compatible avec les bancs de tests spatiaux (vibrations sinus, acoustique avec mur de plomb amovible, contrôle RX).
Tolérance géométrique de planéité de 0,035 mm sur un châssis de grand gabarit (3,0 x 1,9 m), contrôlée par Laser Tracker.
Caractéristiques opérationnelles
Structure équipée de 1 500 kg (inclus 290 kg de panneaux DMPR) sur châssis de 3 000 x 1 900 mm.
Analyses mécaniques statiques/dynamiques et couplage modal équipement/vol.

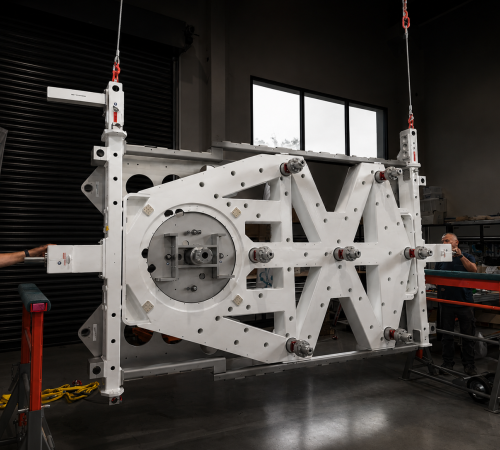

Basculement et levage bi-orienté (horizontal/vertical), intégration en salle blanche ISO 8.
Essais en charge qualifiés à 1,5x la CMU
Délais de livraison
Certifications
Directive Machines 2006/42/CE : Conception, fabrication, dossier technique et marquage CE pour équipement de levage/manutention.
Soudure & CND : QMOS/DMOS certifiés et contrôle non destructif par ressuage à 100 %.
