ANTENNE ACOUSTIQUE DE SOUS-MARIN
Cet ensemble d’outillages permet l’intégration multi-niveaux de sous-ensembles électro-mécaniques dans un élément d’antenne sonar.
ANTENNE ACOUSTIQUE DE SOUS-MARIN
Challenge de la mission
Le positionnement des capteurs dans l'espace, couplé à la compacité du système et de la rampe d'injection, ont été un défi important.
Spécificité
Machine de production avec respect de cadences.Caractéristiques techniques
(Secret Défense)
Caractéristiques opérationnelles
Ces outillages ont pour but de positionner, relier électriquement et surmouler un ensemble de composants électroniques, électriques et mécaniques dans une enveloppe en élastomère constituant à la fois le contenant et le référentiel géométrique de tous ces composants.
Cet ensemble est composé de :
- Un outillage permettant de maintenir la valise et d’éviter sa déformation pendant les phases d’injection des différentes coulées de résine
- Une table de câblage des capteurs et CI

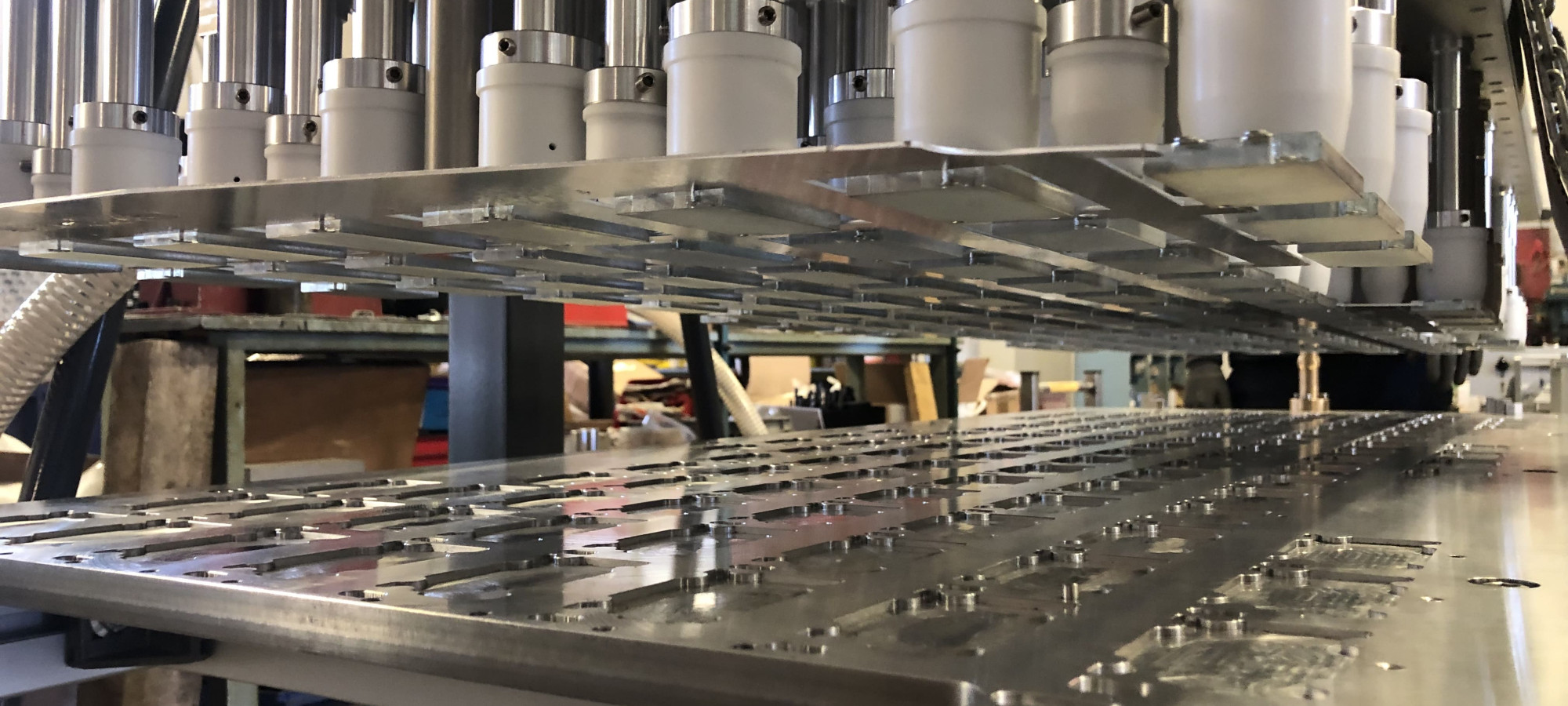

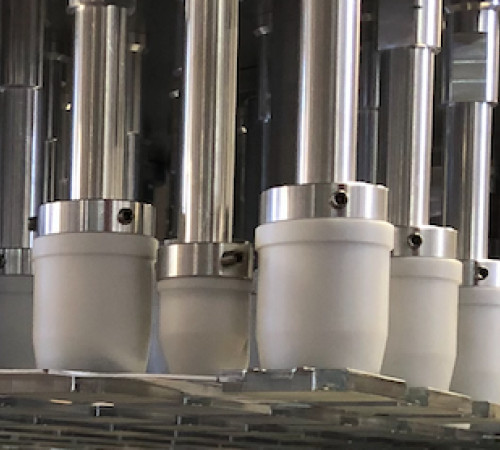

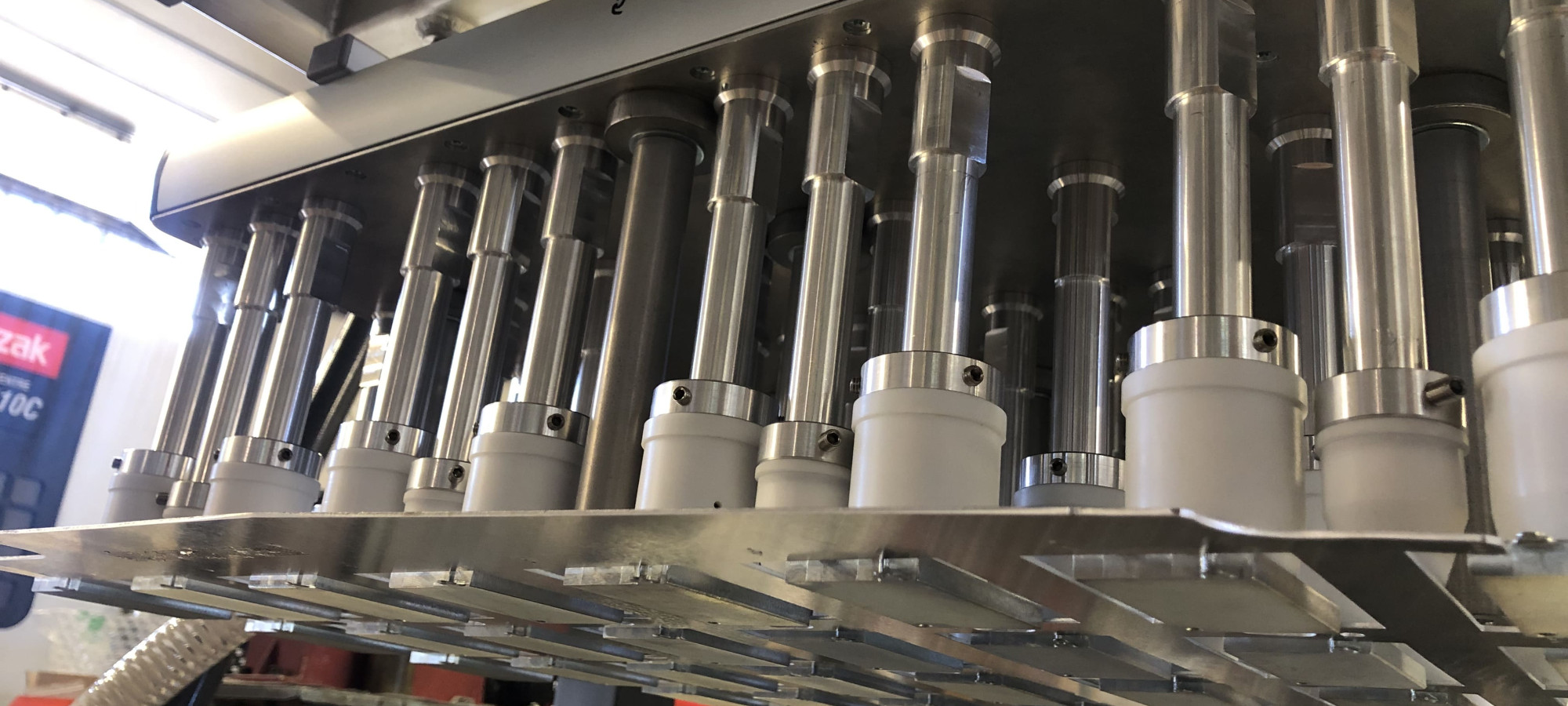

- Un outillage qui permet l’intégration des capteurs et CI par aspiration
- Une rampe d’injection de la résine
Délais de livraison
La livraison totale a été effectuée en moins d'un an, en plusieurs étapes :
- Gestion de projet, études et analyses mécaniques
- Fabrication des outillages nécessaires au contrôle des éléments
- Fabrication
- Essais de qualification
Certifications
Cet équipement est conforme aux normes européennes 2006/42/CE.
