VTF POUR PANNEAUX SOLAIRES

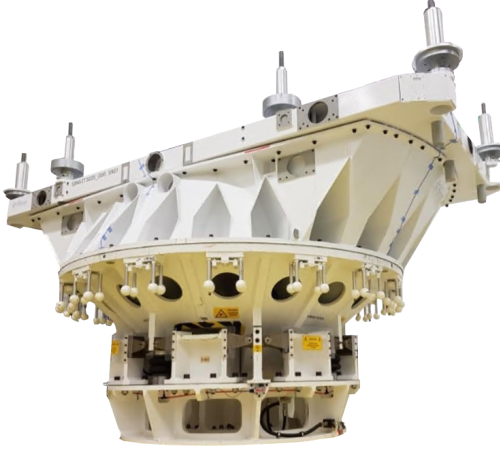

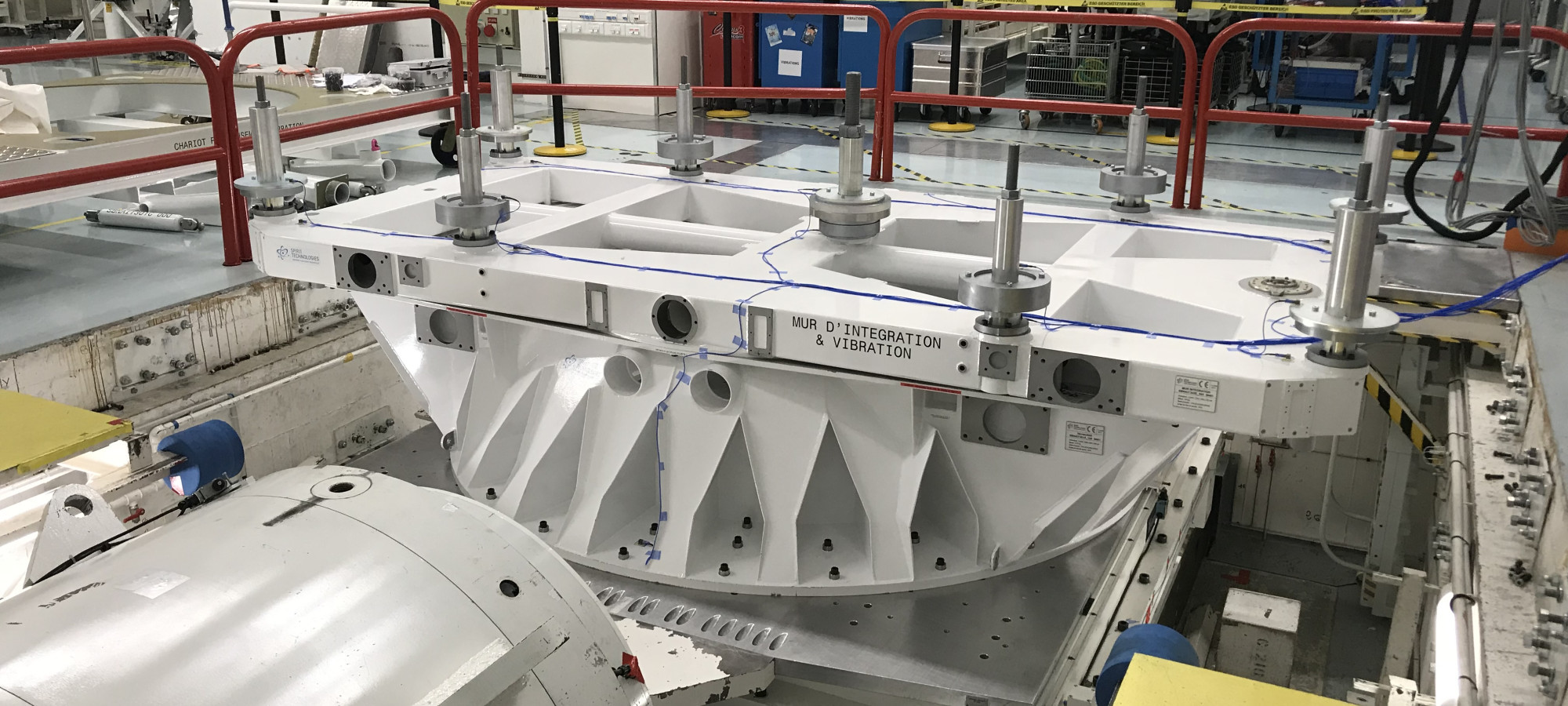

Le VTF (Vibration Test Frame ou châssis de vibration) pour panneaux solaires est une unité mécanique utilisée pour l'assemblage, l'intégration et le test de vibration des générateurs solaires de satellite.
Challenge de la mission
La combinaison de plusieurs paramètres (modes de fréquence, masse, dimensions) a été un défi important, résolu par de multiples itérations de calcul.
Spécificité
Le châssis de vibration dispose également d'une fonction d'intégration.Caractéristiques techniques
- Dimensions : 5142 x 2972 x 400 mm
- Masse : 900 kg
- Environment : ISO 8
- Température : 22 ± 3°c
Caractéristiques opérationnelles
Le VTF PANNEAUX SOLAIRES est utilisé pour intégrer des générateurs solaires.

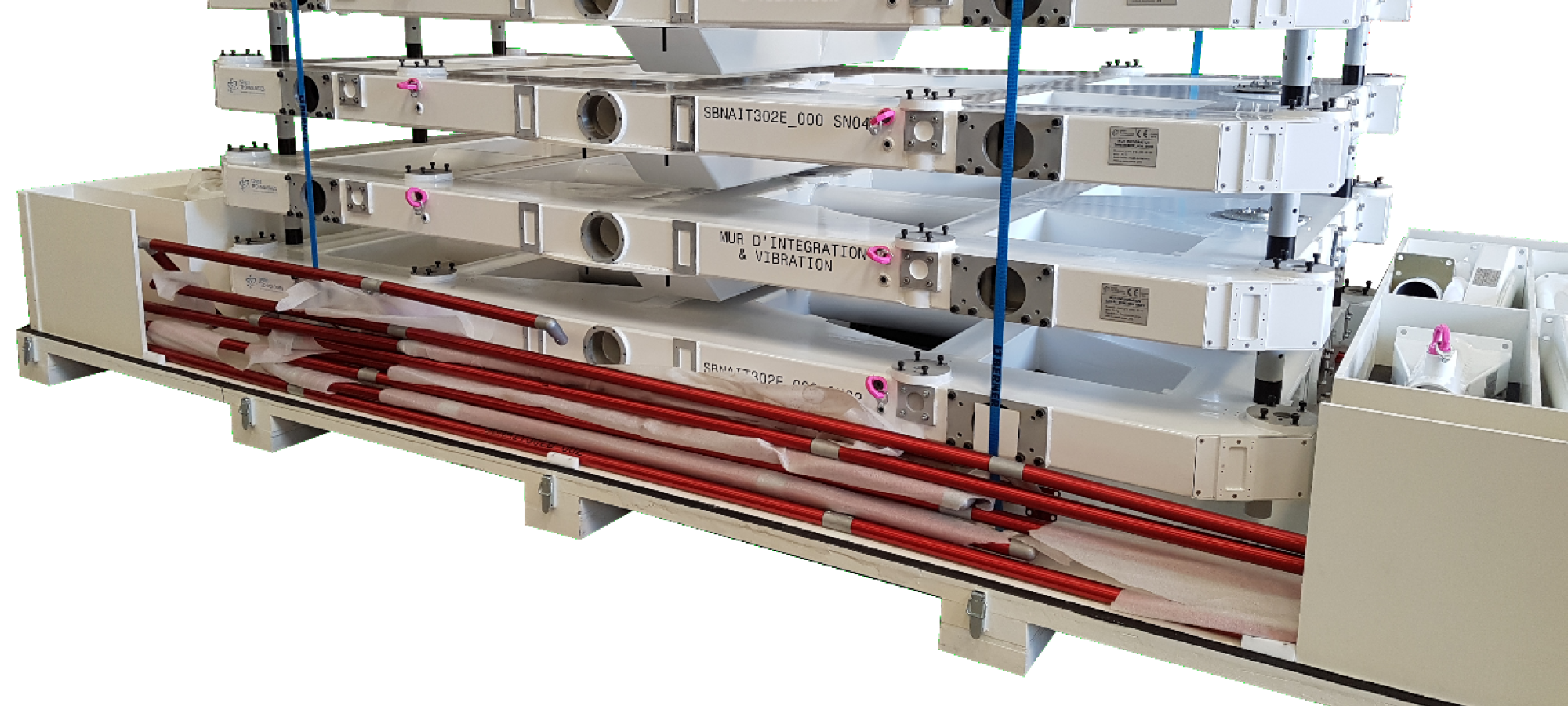

Il est équipé de roues et de garde-corps permettant le déplacement et la protection des panneaux solaires en salle blanche. Des interfaces de manutention sont également réalisées sur cet appareil.
Le VTF est également utilisé pour l'intégration des SC et la simulation de leur déploiement après les tests de vibration.
Délais de livraison
Le châssis de vibration a été livré en 10 mois, en passant par les étapes suivantes :
- Étude et analyse mécanique
- Fabrication d'outils de contrôle
- Fabrication
- Essais de qualification
Certifications
Cet équipement est conforme à la norme européenne 2006/42/CE et est testé à 2 charges maximales d'utilisation par un organisme agréé.
