STRUCTURE DE DÉPLOIEMENT GÉNÉRIQUE
La structure de déploiement de panneaux solaires soutient le panneau solaire lors de son intégration et son déploiement sur les satellites.

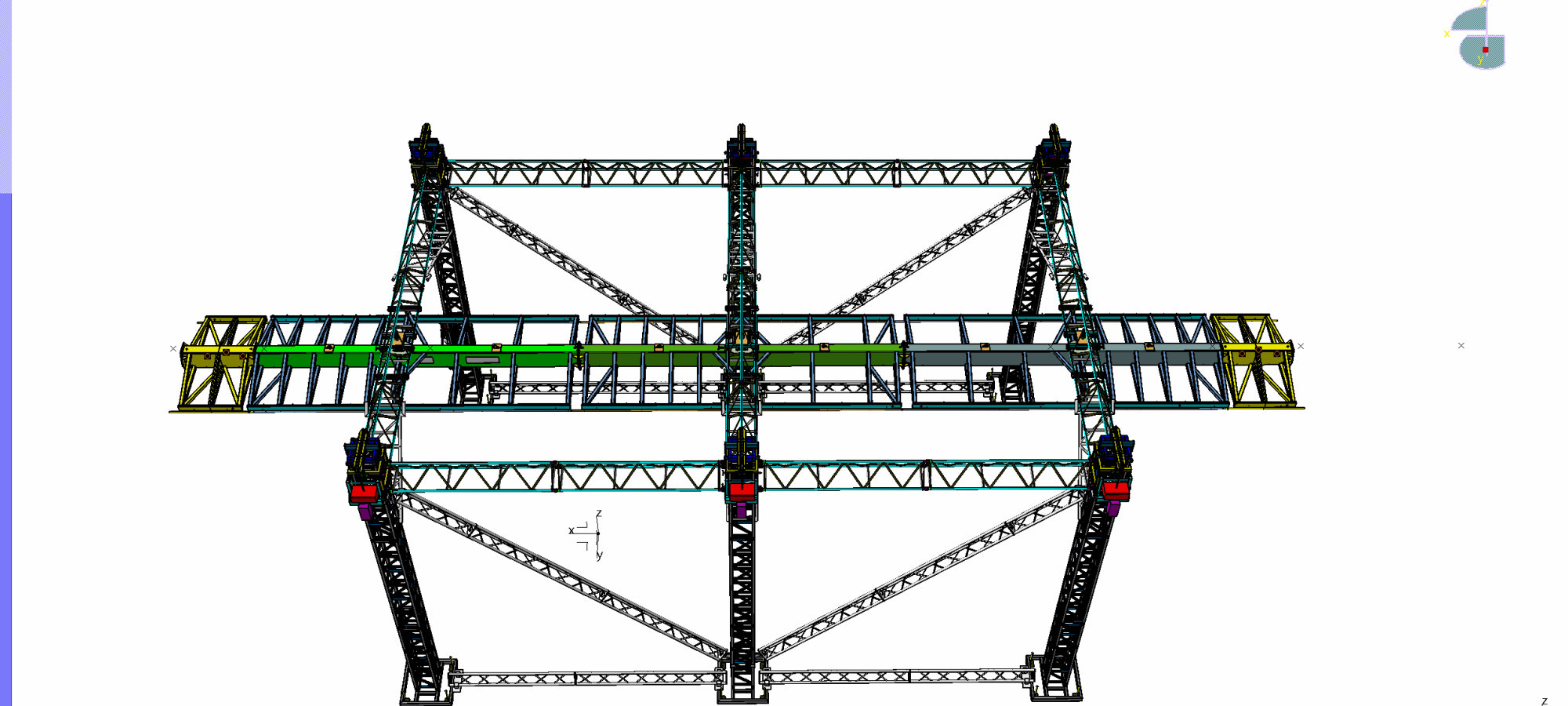

Elle est constituée d'une structure générique de 6 m qui peut être démultipliée pour obtenir la longueur souhaitée.
Challenge de la mission
La simulation du déploiement d’un générateur solaire dans le vide spatial sur un rail de 18 mètres de long a été un défi important, du fait d'un effort inférieur à 0,100 kg.
Spécificité
Encombrement total de la structure : 18 mètres.Caractéristiques techniques
- Dimensions : 6 000 x 1 500 x 400 mm (par module)
- Masse : 1500 kg (par module)
- Environment : ISO 8
- Charge maximale : 300 kg
Caractéristiques opérationnelles

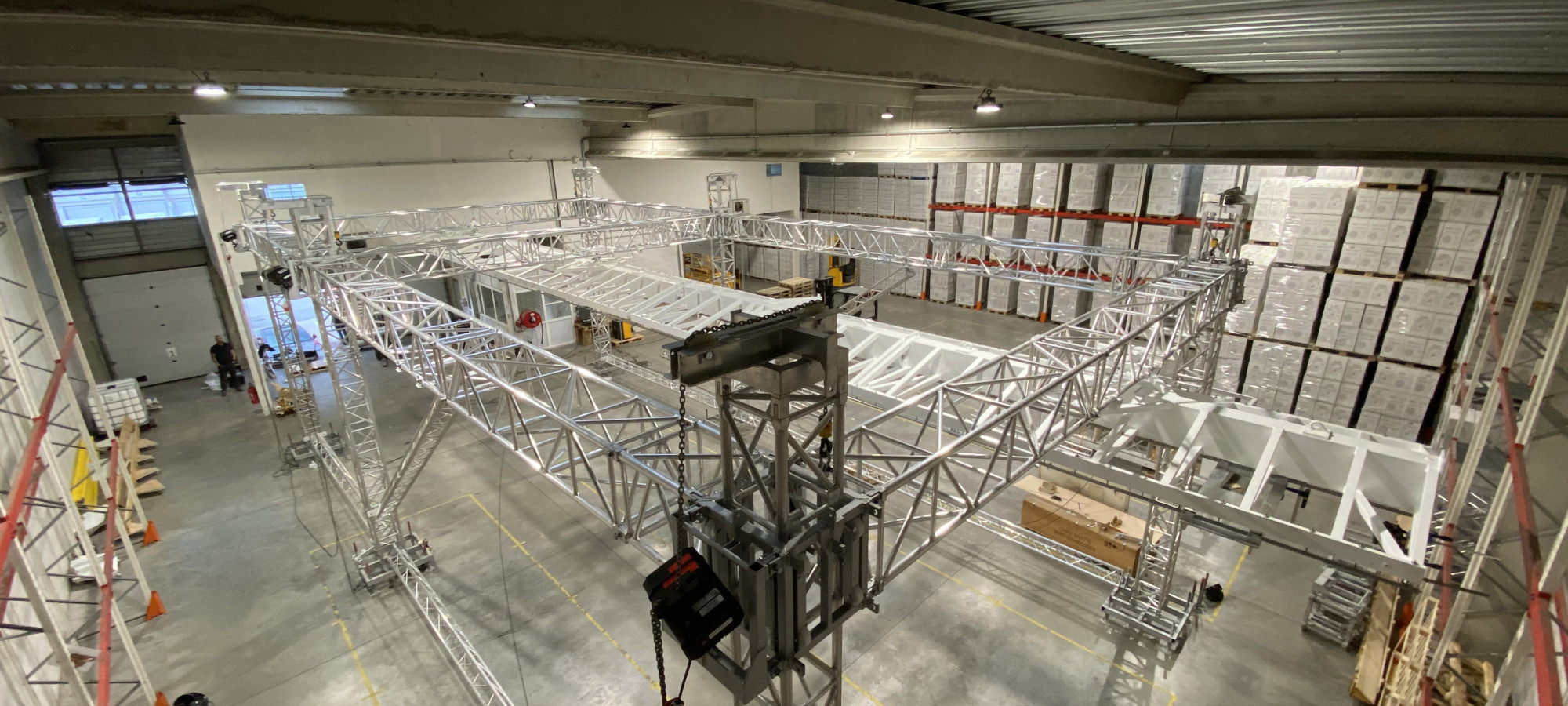

La structure de déploiement du champ solaire est équipée de plusieurs chariots permettant le déplacement du point de manutention sans contrainte pour le panneau solaire à la même altitude.
La structure de déploiement de panneaux solaires peut être adaptée à plusieurs configurations :
- Installation murale

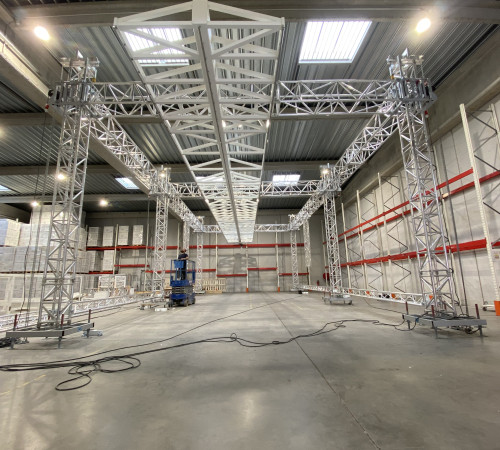

- Installation sur portique
- Installation suspendue
Délais de livraison
La structure de déploiement générique de panneaux solaires a été livrée en 10 mois, via les étapes suivantes :
- Étude et analyse mécanique
- Fabrication
- Assemblage et réglages
- Essais de qualification
Certifications
Cet équipement est conforme à la norme européenne 2006/42/CE et a été testé à deux charges maximales par un organisme agréé.
