ENDOSCOPE HIDEVE (rédaction en cours)

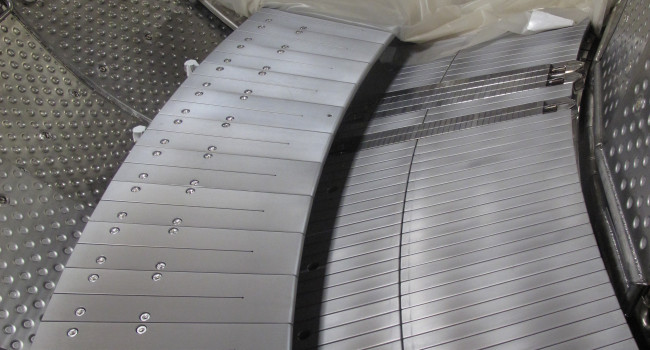

L'endoscope infrarouge en visée tangentielle grand champ permet l'observation et la mesure des températures de surface des composants face au plasma dans l'enceinte du tokamak WEST.
ENDOSCOPE HIDEVE (rédaction en cours)
Challenge de la mission

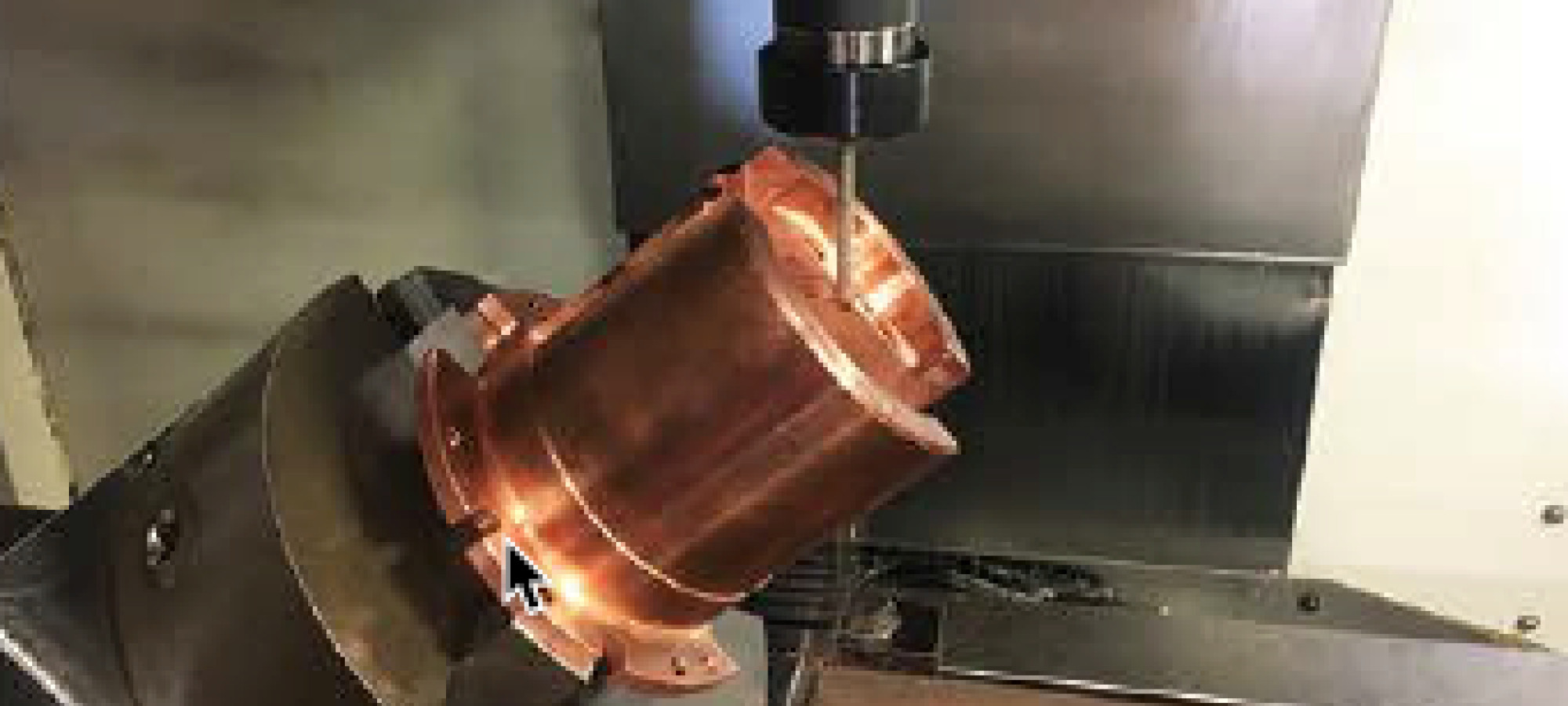

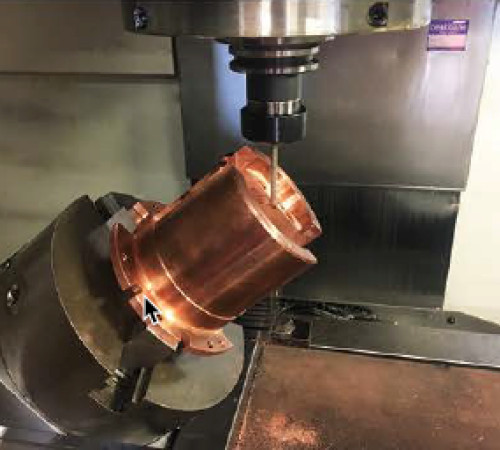

La principale difficulté sur ces endoscopes est l'assemblage bi-matière cuivre - inox.
Spécificité
Caractéristiques techniques
L'endoscope collecte le rayonnement IR et transporte l'image du champ observé sur une distance d'au moins 1 mètre depuis l'intérieur de la chambre de WEST vers l'extérieur du tore, en passant par un hublot d'étanchéité au vide. (La pression est de l'ordre de 10-5 PA.)
Caractéristiques opérationnelles
Délais de livraison
La mission a été réalisée sur x mois :
- Gestion technique
- Réalisation et fourniture des plans de fabrication
- Définition des procédures de fabrication
- Fourniture et réception de la matière première nécessaire à la réalisation de l'ensemble
- Fabrication de tous les outillages nécessaires à la fabrication et contrôle des éléments
- Emballage et livraison des éléments
- Ensemble de la documentation associée.
Certifications
- Soudures: Norme NF en 287-1 et NF en 9606
- DMOS (Plan de soudure): NF en ISO 15609-1
- QMOS (Assemblage de qualification): NF en ISO 15614-1
- Test d'étanchéité à l'Hélium
- Ressuage fluorescent: Norme NF ISO 3452-1 et NF en ISO 23277
