SUPPORT ROTATIF ET INCLINABLE POUR ENGIN SPATIAL

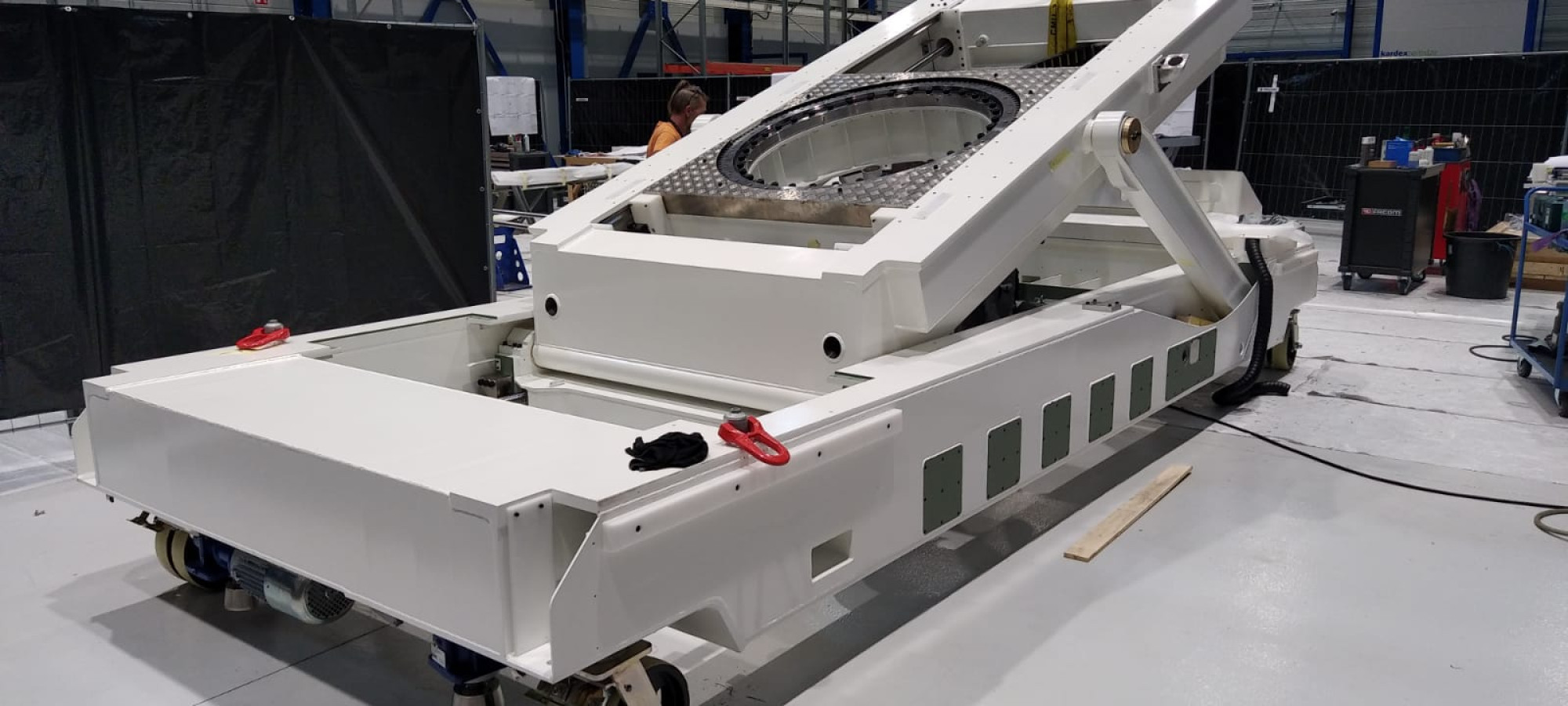

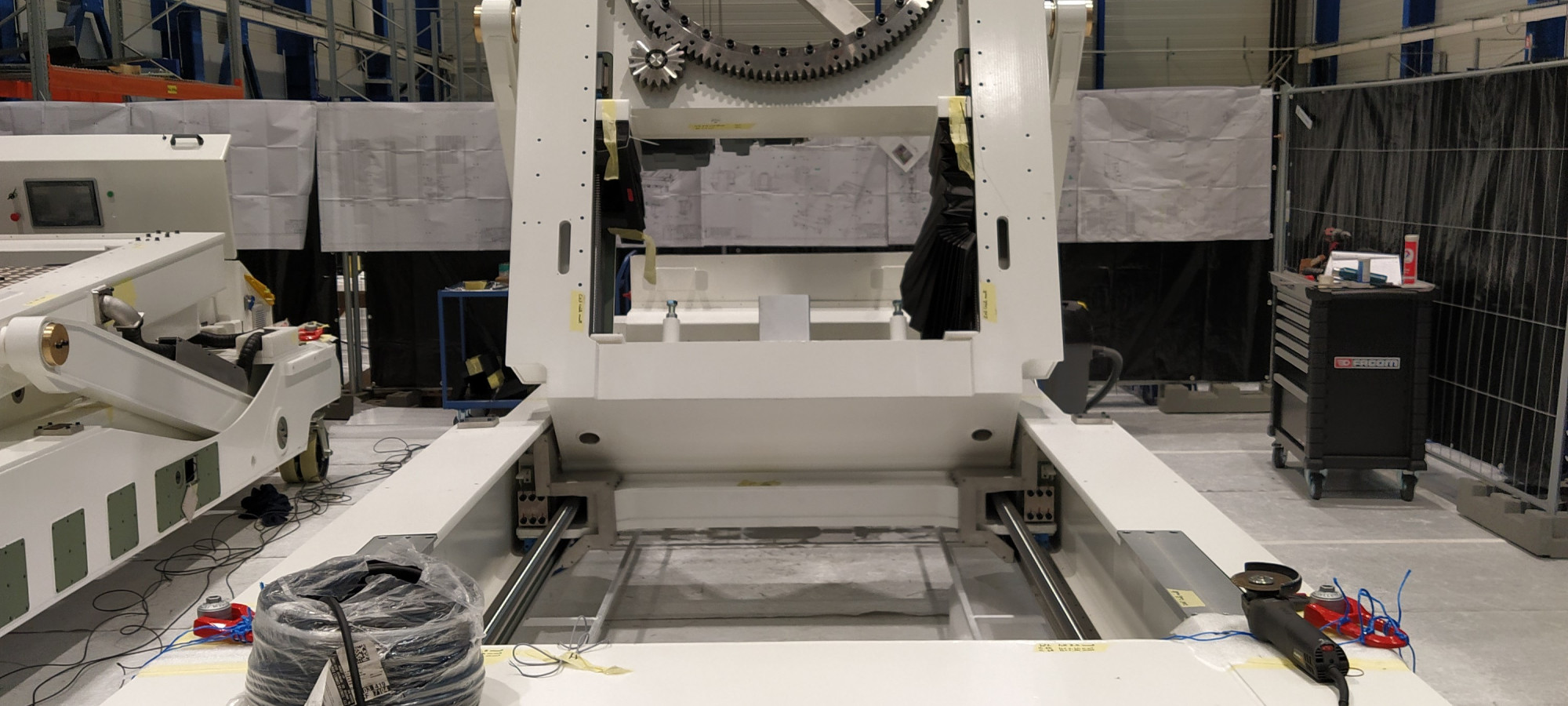

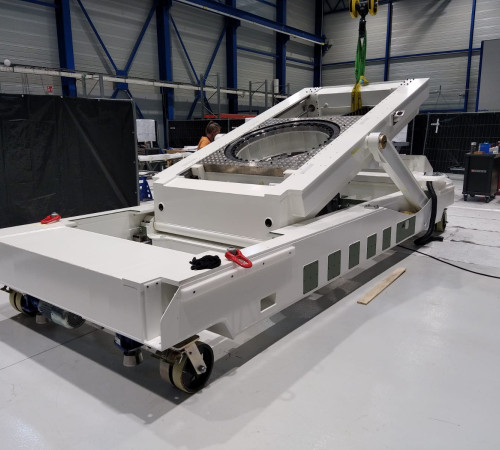

Le Spacecraft Rotating Tilting Stand est un équipement mécanique de pointe conçu pour la manutention, l'orientation, le basculement et la rotation de satellites, charges utiles ou équipements spatiaux.
Il accompagne l'ensemble des phases critiques d'intégration et de test en salle blanche ISO 8 jusqu'au pas de tir.
Challenge de la mission
Concevoir et fabriquer un moyen de support ultra-rigide capable de manipuler en toute sécurité des charges de haute valeur ajoutée jusqu'à 5 tonnes avec un déport de 3 mètres.
Le défi majeur résidait dans la combinaison fluide de trois mouvements cinématiques dans un environnement strict de salle blanche tout en garantissant une redondance totale de sécurité et une stricte conformité aux normes européennes.
Spécificité
Architecture mécano-soudée haute précision combinant une cinématique 3 axes et un système de commande sécurisé avec interface Homme-Machine tactile intégrée.Caractéristiques techniques
Dimensions : 6900 x 2450 x 3800 mm
Masse à vide : 7 000kg
Capacité nominale : 5 T à 3m
Environnement d'usage : Salle blanche ISO 8
Température: 22 ± 3 °C
Alimentation électrique : 380V 3P / 16A
Cinématique & Mouvements :
- Élévation : 1 000 mm
- Rotation axiale : 0 à 360°
Inclinaison : 0 à 90°
Caractéristiques opérationnelles
Interface Homme-Machine:
Pupitre de commande avec écran tactile affichant en temps réel les positions, angles et commandes système.
Sécurité & Redondance :
Redondances de sécurité matérielles et logicielles intégrées pour prévenir tout risque lors des manipulations.
Mobilité & Calage :
4 roues doubles directrices pour le déplacement
4 vérins à vis réglables en hauteur pour la mise à niveau et la stabilisation au sol
Délais de livraison
La livraison totale a été effectuée en 20 mois, en plusieurs étapes :
- Gestion de projet, conception et analyse mécanique
- Fabrication des outils de contrôle
- Production
- Essais de qualification
Certifications
Conforme à la directive européenne 2006/42/CE (Marquage CE) et éprouvé à 2 x CMU par un organisme notifié.
