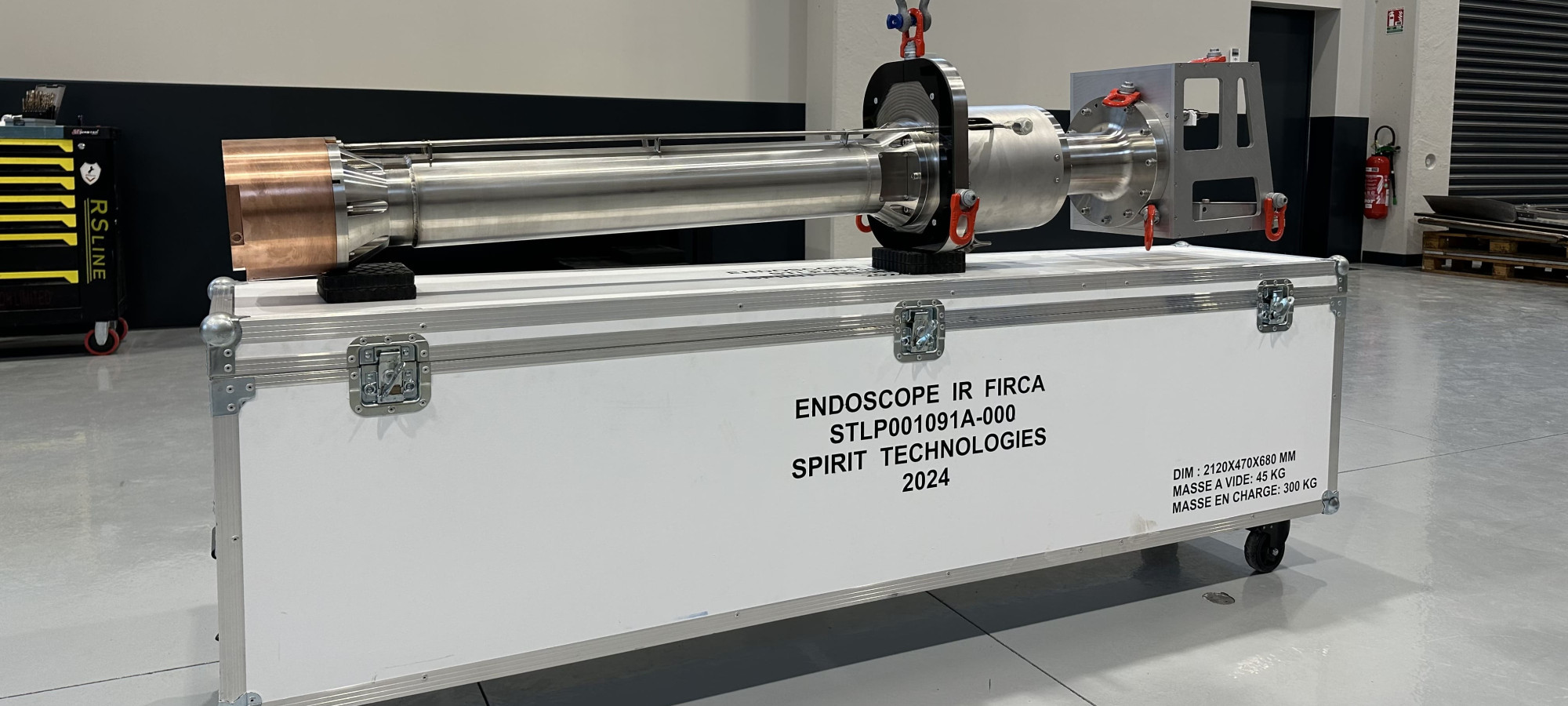

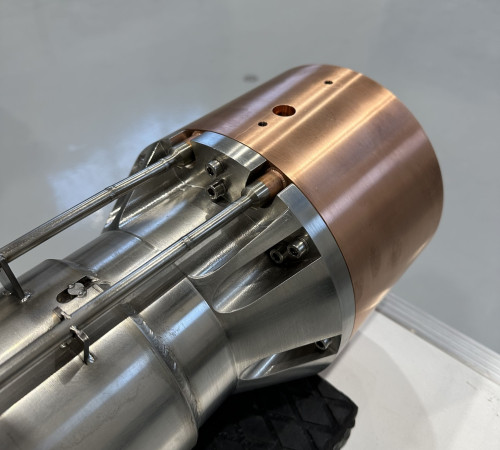

ENDOSCOPE INFRAROUGE
Endoscope infrarouge dédié à l’observation des phénomènes transitoires rapides (de 0,1 à une dizaine de millisecondes) et à la mesure de température de surface du Divertor bas dans le Tokamak WEST.
Challenge de la mission

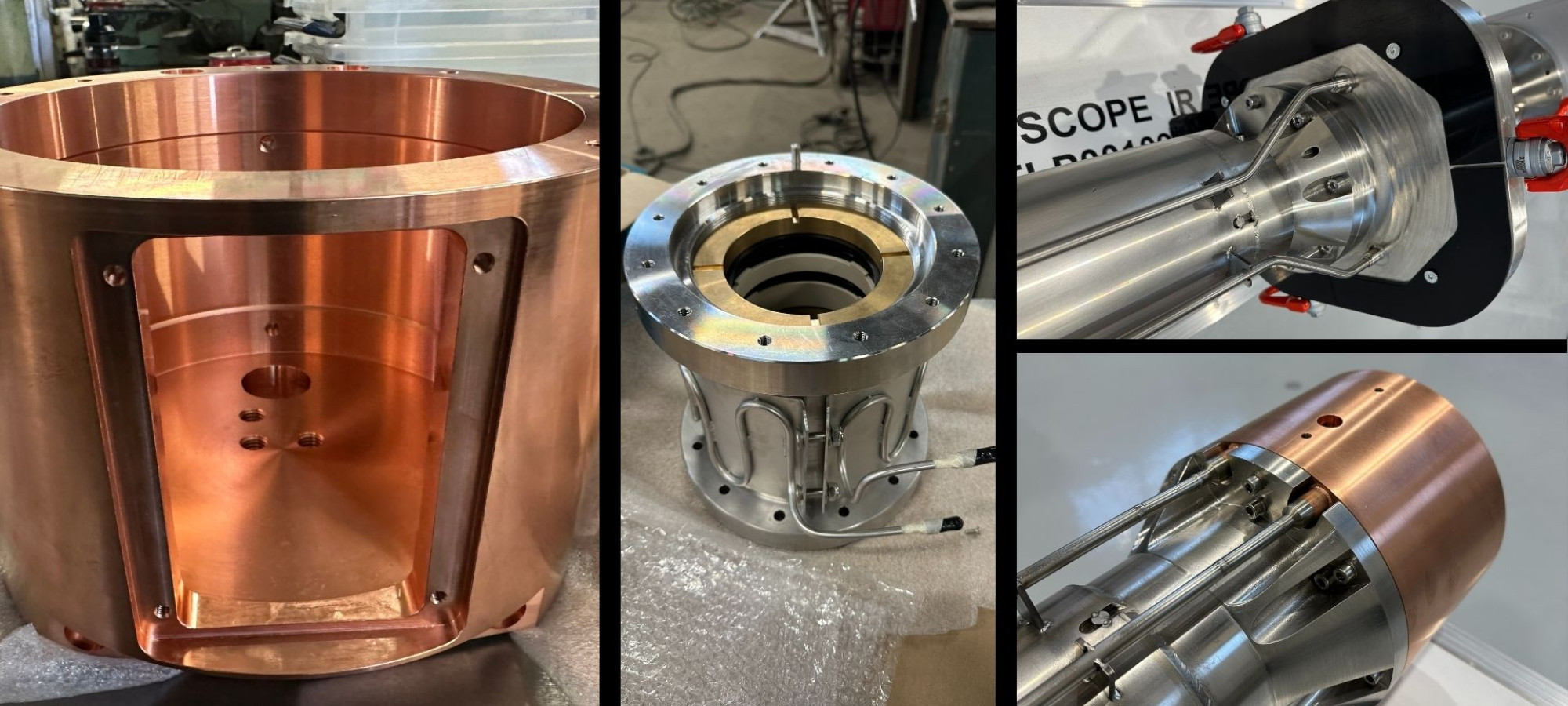

Le développement et la fabrication de ces endoscopes a nécessité une combinaison de savoir-faire pointus au sein de Spirit Technologies, avec l'appui du groupe Spirit Industries pour la fabrication des composants :
- Assemblage bi-matière cuivre - inox nécessite l'utilisation de soudage par faisceau d'électrons.
- Composants ultra-vide et sous pression
- Réalisation et intégration de composants optiques
- Usinage de très haute précision
Spécificité
Intégration de systèmes optiques (hublot, lentilles) et fabrication de miroirs aluminium spécifiques.Caractéristiques techniques
| Température entrée | 70°C |
| Température sortie maxi | 200°C |
| Pression mini | ultra-vide |
| Pression maxi | 30 bar |
Caractéristiques opérationnelles
L’endoscope collecte le rayonnement infrarouge (IR) à une distance d’environ 1.8 m de la zone d’observation et transporte l’image du champ observé sur une distance d’environ 1.7 m, depuis l’intérieur de la chambre à vide vers l’extérieur du tore en passant par un hublot d’étanchéité au vide vers un détecteur IR à plan focal de 320x256 pixels et fonctionnant dans la bande 1.5-5μm. (La pression est de l'ordre de 10-5 PA.)
Délais de livraison
La mission a été réalisée sur 12 mois :
- Gestion technique
- Réalisation et fourniture des plans de fabrication
- Définition des procédures de fabrication
- Fourniture et réception de la matière première nécessaire à la réalisation de l'ensemble
- Fabrication de tous les outillages nécessaires à la fabrication et contrôle des éléments
- Emballage et livraison des éléments
- Ensemble de la documentation associée.
Certifications
- Soudures: Norme NF en 287-1 et NF en 9606
- DMOS (Plan de soudure): NF en ISO 15609-1
- QMOS (Assemblage de qualification): NF en ISO 15614-1
- Test d'étanchéité à l'Hélium
- Ressuage fluorescent: Norme NF ISO 3452-1 et NF en ISO 23277
